نظام التبريد في القولبة بالحقن: الدليل النهائي

من خلال التنقل في عالم القولبة بالحقن، يدرك المرء بسرعة الأهمية القصوى لنظام التبريد الفعال. يتعمق هذا الدليل في تعقيدات عملية التبريد، ويسلط الضوء على مكونات مثل قنوات التبريد، والتمييز بين طرق تبريد الهواء وتبريد الماء.

جدول المحتويات

عندما تشرع في هذه الرحلة، ستدرك جوهر تصميم قناة التبريد، وتتعرف على تأثير تدفقات سائل التبريد، وتكشف عن أهمية درجة حرارة القالب في ضمان نتائج قوالب حقن البلاستيك من الدرجة الأولى. انضم إلينا ونحن نكشف النقاب عن الفروق الدقيقة في آلات القولبة بالحقن والدور المحوري الذي يلعبه التبريد في عملية التصنيع.

ما هو نظام التبريد في حقن صب

إذا كنت قد تعجبت يومًا من دقة واتساق المنتجات البلاستيكية، بدءًا من العناصر اليومية وحتى المكونات المتخصصة، فمن المحتمل أنك شاهدت العمل اليدوي عملية صب حقن. ولكن وراء هذه المنتجات المصقولة هناك مرحلة حرجة لا تحظى بتسليط الضوء في كثير من الأحيان: نظام التبريد.

الآن، قد تتساءل، لماذا تعتبر مرحلة التبريد محورية إلى هذا الحد؟ وإليك السبق الصحفي: بعد حقن البلاستيك المنصهر في تجويف القالب، فإنه يحتاج إلى التبريد والتصلب في الشكل المطلوب. خلال هذه المرحلة يأتي دور نظام التبريد. يشتمل النظام على قنوات تبريد، يتدفق من خلالها سائل التبريد، ويقوم بسحب الحرارة بكفاءة بعيدًا عن الجزء المصبوب. تحدد فعالية عملية التبريد هذه جودة الأجزاء المصبوبة بالحقن وأبعادها وتشطيبها.

لوضعها في نصابها:

  • يضمن التبريد المناسب انخفاض وقت الدورة، مما يترجم إلى معدلات إنتاج أسرع.
  • أنه يخفف من العيوب مثل ثتشوه وعلامات بالوعة، وضمان سلامة المنتج النهائي.
  • تعمل قناة التبريد المصممة جيدًا على تحسين توزيع درجة الحرارة، محورية للقوة الهيكلية للمنتج.

في جوهره، نظام التبريد في القولبة بالحقن لا يقتصر فقط على التبريد؛ يتعلق الأمر بالدقة والكفاءة وضمان الجودة في عملية التصنيع.

استفسر عن منتجاتنا المصنوعة من السيليكون والبلاستيك.
ارفع مستوى الجودة من خلال الحد الأدنى لكمية الطلب ومعايير الجودة العالية

مكونات نظام التبريد في عملية القولبة بالحقن

عندما يتعلق الأمر صب حقن البلاستيكيلعب نظام التبريد دورًا محوريًا في ضمان اتساق وكفاءة وجودة المنتج النهائي. ولكن هل تساءلت يومًا ما الذي يتكون منه أنظمة التبريد المعقدة هذه؟ دعونا نقسمها:

نظام تبريد قالب الحقن
  • قنوات التبريد: هذه هي عروق نظام التبريد، التي توجه وسط التبريد في جميع أنحاء القالب. تم تصميم هذه القنوات ووضعها بشكل استراتيجي، مما يضمن تبريدًا موحدًا، مما يمنع عيوب المنتج ويضمن وقت دورة أسرع.
  • وسط التبريد: وهذا هو شريان الحياة الذي يتدفق عبر تلك القنوات. الوسائط الأكثر استخدامًا هي الماء والهواء. يعتمد اختيار الوسيط على المتطلبات المحددة لعملية التشكيل، حيث يقدم كل منها مزاياه الفريدة.
  • المبادلات الحرارية والمبردات: تعمل المبادلات الحرارية والمبردات، باعتبارها قلب النظام، على إدارة درجة حرارة وسط التبريد. إنها تبدد الحرارة الممتصة من القالب بكفاءة، مما يضمن بقاء الوسيط في مكانه درجة الحرارة المطلوبة.
  •  المضخات ومنظمات التدفق: فكر في هؤلاء باعتبارهم المنظمين لنظامنا. إنهم يتحكمون في الضغط ومعدل التدفق لوسط التبريد، مما يضمن وصوله إلى كل زاوية وركن في القالب بشكل موحد.

كل مكون، على الرغم من اختلاف وظيفته، يعمل بشكل متناغم لضمان تبريد القالب بكفاءة وبشكل موحد. في المرة القادمة التي تحمل فيها منتجًا مصبوبًا بشكل مثالي، تذكر سيمفونية هذه المكونات التي لعبت دورًا في ابتكاره.

أنواع مختلفة من أنظمة تبريد قوالب الحقن

يعتمد فن القولبة بالحقن بشكل كبير على اختيار نظام التبريد المستخدم. إذا فكرت يومًا في آليات ذلك، فستعرف أن هناك في المقام الأول اثنين من المتنافسين في هذا المجال: أنظمة تبريد الهواء والماء. دعونا إزالة الغموض عن هذه بالنسبة لك:

آلة حقن صب

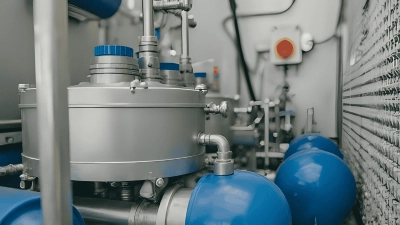

نظام تبريد الهواء في صب الحقن

من بين طرق التبريد المتنوعة المستخدمة في عملية التشكيل بالحقن، يتميز نظام تبريد الهواء بنهجه الفريد. كما يوحي الاسم بشفافية، يستغل هذا النظام إمكانات الهواء - عادةً في حالة مضغوطة أو قسرية - باعتباره وسط التبريد الرئيسي ضمن عملية تبريد قالب الحقن.

نقاط القوة:

  • توفر الخصائص المتأصلة للهواء العديد من المزايا. كثافته الأقل مقارنة بالمياه تقلل بشكل ملحوظ من احتمالية تآكل العفن. وهذا يضمن عمرًا أطول للقالب، وهو جانب حاسم عند النظر في استثمارات التصنيع طويلة الأجل.
  • تعتبر بساطة نظام تبريد الهواء ميزة أخرى لا يمكن إنكارها. فهو يوفر إعدادًا مباشرًا نسبيًا لنظام التبريد، والذي بدوره يؤدي إلى تقليل متاعب الصيانة. يمكن أن يكون هذا مفيدًا بشكل خاص للمصنعين الذين يعطون الأولوية لسهولة الاستخدام والصيانة في خدمة قولبة الحقن الخاصة بهم.

السلبيات:

  • ومع ذلك، كل عملة لها وجهان. الهواء، على الرغم من فوائده، يفشل عندما يتعلق الأمر بكفاءة التوصيل الحراري، خاصة عندما يكون بجانب الماء. وبالتالي، يمكن تمديد أوقات التبريد في ظل هذا النظام.
  • وقد يؤدي هذا الاستطالة في مدة التبريد إلى إعاقة معدل الإنتاج المطلوب، خاصة في سيناريوهات الطلب المرتفع.

نظام تبريد المياه في صب الحقن

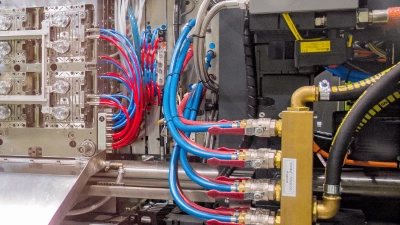

نظام تبريد المياه

هذا النظام، وهو خيار شائع بين العديد من الشركات المصنعة، يعزز الخصائص الجوهرية للمياه. فهو يقوم بتدوير الماء بمهارة من خلال قنوات التبريد المخصصة داخل قالب الحقن، مما يضمن التوزيع الأمثل لدرجة الحرارة.

نقاط القوة:

  • إن براعة الماء كموصل متميز للحرارة معترف بها عالميًا. تضمن هذه الخاصية التبريد السريع وتعزز دورات القولبة بالحقن المتسارعة. بالنسبة للمصنعين الذين يلاحقون المواعيد النهائية، يمكن أن تغير هذه السرعة قواعد اللعبة.
  • يعد تعدد استخدامات المياه سمة أخرى تستحق الثناء. فهو يستوعب بسهولة مجموعة من الإضافات، مما يعزز كفاءة التبريد المتعددة. يمكن أن تكون هذه القدرة على التكيف بمثابة نعمة في السيناريوهات التي تتطلب حلول تبريد مخصصة.

السلبيات:

  • ومع ذلك، فإن التبريد المائي لا يخلو من التحديات. أحد المخاوف الصارخة هو احتمال التآكل الناتج عن العفن، خاصة إذا كان هناك أي تراخي في الحفاظ على جودة المياه. مثل هذا التآكل يمكن أن يضر بسلامة قالب الحقن، مما يؤدي إلى منتجات نهائية دون المستوى المطلوب.
  • يتطلب نظام تبريد المياه، على الرغم من كفاءته، بنية تحتية شاملة. يمكن معالجة المياه الموجودة في خطوط التبريد كيميائيًا لتجنب نمو العفن والبكتيريا بالإضافة إلى تلوث خط الماء. ومع ذلك، يتضمن ذلك دمج المضخات والمبادلات الحرارية المعقدة والمبردات، مما قد يؤدي إلى رفع تكاليف الإعداد الأولية.

في عالم حقن صب‎الاختيار بين أنظمة تبريد الهواء والماء ليس بالأبيض والأسود. إنه قرار دقيق، يركز على احتياجات التصنيع المحددة. سواء كان الأمر يتعلق بجاذبية دورات الإنتاج السريعة أو سحر الحد الأدنى من الصيانة، فإن فهم تعقيدات أنظمة التبريد هذه أمر بالغ الأهمية.

تعمل هذه المعرفة على تمكين المصنعين، مما يسمح لهم بتصميم خدمة قولبة الحقن الخاصة بهم، مما يضمن مزيجًا متناغمًا من الكفاءة وجودة المنتج.

استفسر عن منتجاتنا المصنوعة من السيليكون والبلاستيك.
ارفع مستوى الجودة من خلال الحد الأدنى لكمية الطلب ومعايير الجودة العالية

مقارنة بين أنظمة تبريد الهواء والماء

قد يبدو اختيار نظام التبريد المناسب لقولبة الحقن أمرًا شاقًا. ولكن بمقارنة النظامين الأساسيين جنبا إلى جنب، يصبح الاختيار أكثر وضوحا. في حين أن كلاً من أنظمة تبريد الهواء والماء لها مزاياها الخاصة، فإن فهم الاختلافات بينهما أمر بالغ الأهمية لتحسين عمليات التشكيل.

المعاييرنظام تبريد الهواءنظام تبريد المياه
الكفاءةمعتدل (بسبب انخفاض التوصيل الحراري للهواء)عالية (الماء يوصل الحرارة بسرعة)
تعقيد الإعدادأبسط (يتطلب مكونات أقل)مجمع (يتطلب مضخات، ومبردات، وما إلى ذلك)
الصيانةأقل (أقل عرضة للتآكل)أعلى (يلزم إجراء فحوصات منتظمة لجودة المياه)
سرعة التبريدأبطأ (بسبب انخفاض الكفاءة)أسرع (توصيل حراري فعال)
التكلفةانخفاض التكاليف الأولية بشكل عامقد يكون أعلى (بسبب الإعداد المعقد)
عمر العفنأطول (أقل خطر للتآكل)يمكن أن يكون أقصر (إذا لم يتم الحفاظ على جودة المياه)

إن الاختيار بين تبريد الهواء والماء لا يقتصر على كون أحدهما أفضل من الآخر على مستوى العالم. وبدلاً من ذلك، يتعلق الأمر بالمواءمة مع متطلباتك المحددة وأهداف الإنتاج والموارد المتاحة. وازن بين الإيجابيات والسلبيات، وافهم متطلبات عمليتك، ودع هذا الدليل يساعدك في رحلة اتخاذ القرار.

أهمية أنظمة التبريد في القولبة بالحقن

في عالم القولبة بالحقن، غالبًا ما تبدو عملية التبريد وكأنها مرحلة سلبية - مجرد انتظار حتى يتصلب البلاستيك المنصهر داخل تجويف القالب. ومع ذلك، فإن نظام التبريد هو العمود الفقري الذي يمكن أن يؤدي إلى تحسين جودة المنتج النهائي أو إفسادها.

حقن صب

لماذا يعتبر نظام التبريد ضروريا جدا؟

  • الجودة والدقة: قنوات التبريد داخل القالب تضمن التبريد الموحد. يعد هذا أمرًا محوريًا لمنع العيوب مثل تشوه الالتواء وعلامات الحوض والتبريد غير المتساوي في قالب حقن البلاستيك. يضمن التبريد المناسب أيضًا أن يخرج الجزء المصبوب على النحو المنشود.
  • الكفاءة ووقت الدورة: في عملية التشكيل بالحقن، يتم تخصيص جزء كبير من وقت الدورة للتبريد. يمكن لنظام التبريد الفعال أن يقلل هذا الوقت بشكل كبير، مما يضمن معدلات إنتاج أسرع. وهذا صحيح بشكل خاص عندما يتضمن تصميم القالب تصميمًا مثاليًا لقناة التبريد.
  • طول عمر القالب: يمكن أن يؤدي التوزيع غير المتساوي لدرجة الحرارة داخل القالب إلى ضغوط حرارية. التبريد المناسب، خاصة مع تدفقات المبرد المصممة للقالب، يضمن أن يكون لقالب الحقن عمر أطول، مما يحافظ على الاستثمار في القالب.

لذا، في المرة القادمة التي ترى فيها منتجًا بلاستيكيًا ذو شكل مثالي، تذكر الدور الصامت والمهم الذي لعبه نظام التبريد. سواء كان الأمر يتعلق بتبريد الهواء أو تبريد الماء، فإن اختيار نظام التبريد وتصميمه يمكن أن يؤثر بشكل عميق على نتائج خدمة قولبة الحقن.

الاعتبارات الأساسية لاختيار نظام التبريد المناسب

إن اختيار نظام التبريد الأمثل لعملية التشكيل بالحقن لا يقتصر فقط على الاختيار بين تبريد الهواء وتبريد الماء. يتعلق الأمر بمواءمة تعقيدات نظام التبريد مع المتطلبات المحددة للجزء المصبوب. إذن، كيف يمكن للمرء أن يتخذ هذا القرار الحاسم؟

مبرد

وفيما يلي بعض الاعتبارات المحورية:

  • تصميم القالب وتعقيده: تحليل تصميم القالب. قد تستفيد التصميمات المعقدة ذات الميزات المعقدة من حلول التوصيل الحراري العالي مثل التبريد بالمياه.
  •  المواد المستخدمة: المواد المختلفة لها احتياجات تبريد مختلفة. على سبيل المثال، قد تتطلب بعض المواد البلاستيكية تبريدًا سريعًا، بينما يحتاج البعض الآخر إلى عملية أكثر تدريجيًا لتجنب العيوب.
  • دورة الزمن: إذا كنت تهدف إلى دورة صب أقصر، فإن نظام التبريد الذي يمكنه إزالة الحرارة بسرعة من تجويف القالب يصبح ضروريًا.
  • القيود المفروضة على الميزانية: في حين أن تكاليف الإعداد الأولية قد تفضل أنظمة تبريد الهواء، فكر في تكاليف التشغيل طويلة المدى، خاصة إذا أصبحت فحوصات جودة المياه وصيانتها متكررة
  • العوامل البيئية: في المناخات الأكثر حرارة، قد توفر أنظمة تبريد المياه تبريدًا أكثر فعالية. وعلى العكس من ذلك، في البيئات الأكثر برودة، قد يكون تبريد الهواء كافيًا.

تذكر أن الأمر لا يتعلق فقط بالفوائد المباشرة. ضع في اعتبارك الآثار طويلة المدى على جودة المنتج وعمر القالب وتكاليف التشغيل.

استفسر عن منتجاتنا المصنوعة من السيليكون والبلاستيك.
ارفع مستوى الجودة من خلال الحد الأدنى لكمية الطلب ومعايير الجودة العالية

وفي الختام

في الرقصة المعقدة لعملية التشكيل بالحقن، يلعب نظام التبريد دورًا محوريًا. وبينما تجولنا في أهميته ومكوناته والعوامل التي تؤثر على الاختيار بين تبريد الهواء والماء، فمن الواضح أن نظام التبريد الفعال لا يقتصر فقط على تنظيم درجة الحرارة.

يتعلق الأمر بالجودة والكفاءة والدقة في تقديم منتجات بلاستيكية لا تشوبها شائبة. أثناء مغامرتك للأمام في مساعيك في التشكيل، تذكر أن تعطي التبريد الاهتمام الذي يستحقه، مما يضمن الحصول على أفضل النتائج في كل مرة.

أطلق العنان لقوة التبريد الأمثل مع Hongju

على استعداد لرفع مستوى لعبة صب الحقن الخاصة بك؟ هونغجوالخبرة هي فقط نقرة واحدة. تعمق في عالم القوالب الدقيقة، واستكشف مجموعتنا من منتجات السيليكون الصديقة للبيئة، أو التعامل مباشرة مع فريق الخبراء لدينا.

دعونا نتعاون للتأكد من أنك مجهز بنظام التبريد المناسب للحصول على نتائج لا مثيل لها.
