دليلك لتصميم O-Ring Groove

تحتاج المشاريع الميكانيكية إلى موانع تسرب مثل الجوانات والحلقات من أجل الوظيفة المناسبة. تنضم الحلقات على شكل O إلى سطحين ، مما يساعدهم على الجلوس بشكل متساوٍ ومنع التسرب. على الرغم من أن الحلقات O هي حل إغلاق موثوق به وبأسعار معقولة ، إلا أنها لا تعمل بمفردها. لا يزال مانع التسرب الميكانيكي هذا بحاجة إلى تصميم أخدود جيد من أجل الأداء السليم.

جدول المحتويات

الأخدود الدائري ليس مقاسًا واحدًا مناسبًا. عند تصميم المسار، من الضروري تحديد معلمات معينة خاصة بالحلقة O للحصول على أفضل النتائج. تتعمق هذه المقالة في تعقيدات تصميم الأخدود الدائري باستخدام برنامج CAD وتطبيقه العملي في مشاريعك. ابق معنا بينما نكشف عن الخطوات والنصائح الأساسية لدمج الأخاديد الدائرية بشكل فعال في عملك، مما يعزز الكفاءة والدقة!

ما هو شكل الحلقة الأخدود / الغدة?

الأختام الميكانيكية

يدعم شكل أخدود / غدة الحلقة O الختم ويوفر التشوه اللازم للوظائف المناسبة. لذلك ، يعد الجسم أحد أهم الاعتبارات عند تصميم أخدود الحلقة. ستضمن أبعاد وشكل الأخدود الدائري الصحيح الضغط الكامل بين المسار وأسطح التزاوج.

وعلاوة على ذلك، يحتوي الأخدود الدائري على أشكال مثلثة أو مستطيلة أو متوافقة. قبل اختيار ملف التعريف، عليك أن تفكر في تطبيق الحلقة O. بالإضافة إلى ذلك، اختر دائمًا الشكل الذي يسهل تشكيله بدون حواف حادة. قد يتسبب شكل الأخدود ذو الحواف الحادة في تدهور مانع تسرب الحلقة الدائرية.

ولذلك، يجب أن يكون لكل زاوية حادة نصف قطر أخدود. أيضًا، يجب أن تكون زوايا الوصل مستديرة لتقليل تلف الحلقة الدائرية أثناء التثبيت. شكل الأخدود الدائري النموذجي مستطيل بحواف مستديرة. يوفر هذا الشكل ضغطًا موحدًا لجوانب الحلقة الدائرية، التي تتفاعل مع الغدة.

كيفية إنشاء أخدود دائري في برنامج CAD الخاص بك

حلقات مطاطية

التصميم بمساعدة الحاسوب برنامج (CAD) هو برنامج يتيح لك تصميم وتصور بناء الأخدود الدائري. وبالتالي، يمكنك إنشاء تصميمات أكثر دقة وإجراء تعديلات وتحسين مسار الحلقة الدائرية قبل الإنتاج.

عند استخدام هذا البرنامج لأخدود الحلقة الدائرية، يجب عليك تحديد المعلمات لإنشاء تصميمات أكثر تفصيلاً. تشمل هذه المعلمات:

عرض الأخدود الدائري

عرض الأخدود الدائري هو الامتداد الأفقي للأخدود. يجب أن يسمح عرضه للحلقة O بالتوسع بالكامل داخل الأخدود عند تصميم المسار. ومع ذلك، يجب أن يسمح عرض الأخدود بتوسيع قطر الحلقة O بحد أقصى 5%. علاوة على ذلك، يجب أن يكون القطر الخارجي للغدة (OD) أكبر من القطر الداخلي للحلقة O (ID) للسماح بالتمدد عند التثبيت.

لنفترض أن الحلقة O لن يتم تركيبها في غدة. في هذه الحالة ، يجب ألا يتطلب تصميم واجهة O-ring أكثر من امتداد 100٪ أثناء تثبيت O-ring.

كما ذكرنا سابقًا، يجب أن يكون امتداد الحلقة O بنسبة 5% عند تركيبها في الغدة. يمكن أن يساعد تحديد معرف الغدة أثناء التصميم في تقليل امتداد التثبيت. من الضروري تقليل امتداد التثبيت لمنع تراكم الضغط في المادة. وهذا يساعد أيضًا على تقليل نسبة الضغط في الحلقة O ومنطقة المقطع العرضي.

يمكنك حساب عرض أخدود الحلقة O باستخدام هذه الصيغة ؛

حساب عرض الأخدود الدائري

حجم الأخدود / الغدة الدائري

يعد تحديد حجم الأخدود الصحيح لملء الحلقة O أمرًا ضروريًا أيضًا. يسمح حجم الأخدود بالتمدد الحراري للحلقة O وزيادة العرض بسبب الضغط. بالإضافة إلى ذلك، يعد حجم الأخدود ضروريًا أيضًا لأن الحلقة الدائرية قد تنتفخ عندما تمتص السوائل. بالنسبة للمساحة، يجب أن يكون حجم الغدة الأمثل 15-25٪. عندما تمتلئ الغرفة بمادة الحلقة O، يجب أن يكون حجم الغدة بين 75-85%.

للحصول على إرشادات حول أنواع الأخدود والواجهات المحددة ، من الضروري التحقق من مواصفات الصناعة والموارد الأخرى لتصميم الحلقة O

يمكنك حساب نسبة تعبئة الغدة باستخدام هذه الصيغة:

حساب نسبة امتلاء الغدة
حساب نسبة امتلاء الغدة

O- الحلقة الأخدود / عمق الغدة

يعتمد عمق أخدود الحلقة O على العرض وأقصى ضغط مسموح به للتطبيق الخاص بك. لذلك ، من الضروري الحفاظ على نسبة ضغط محددة من أجل الختم الكامل وعدم المساس بسلامة المطاط الصناعي.

يمكنك حساب نسبة الضغط باستخدام هذه الصيغة:

حساب نسبة الضغط
خذ الخطوة الأولى:
طلب للاستفسار

الجودة تلبي القدرة على تحمل التكاليف. استفسر الآن عن منتجات عالية الجودة بكميات منخفضة.

الأنواع المختلفة من الأخاديد الحلقية التي يمكنك استخدامها في تصميماتك

هناك أنواع مختلفة من تصميمات الأخدود الدائري، وهي تعتمد على التطبيق. تشمل أنواع الأخاديد الدائرية ما يلي:

الأختام الصناعية الثابتة / الشعاعية

تتضمن التطبيقات الثابتة أجزاءً لا تتحرك. الحلقات الدائرية المستخدمة في هذا التطبيق تغلق مكونين للتزاوج غير متحركين. عند تصميم الأخاديد لهذا التطبيق، ضع في اعتبارك اتجاه الضغط. إذا كان التطبيق يتضمن ضغطًا خارجيًا، فإن القطر الخارجي للمسار يكون أساسيًا. وبالإضافة إلى ذلك، ينبغي النظر في عرض الأخدود للمعرف.

للضغط الداخلي ، المعرف أساسي. تضمن هذه المعلمة أن الحلقة O تتحرك أقل مسافة لسد الفجوة.

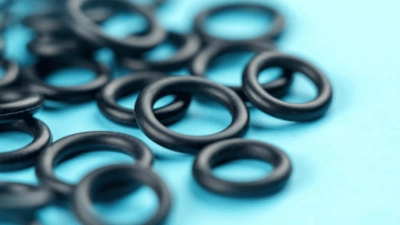

O-خواتم

الأختام الصناعية الترددية / الديناميكية

تتطلب التطبيقات الديناميكية الأختام التي تخلق حاجزًا بين الأسطح في حركة خطية أو دوارة أو تذبذبية. تستخدم التطبيقات الترددية موانع تسرب هيدروليكية أو هوائية.

تحتاج التطبيقات الديناميكية ذات الضربات القصيرة إلى أخاديد دائرية بأقطار صغيرة. ستعمل تطبيقات السكتة الدماغية الممتدة بشكل جيد مع حلقات O ذات المقطع العرضي السميك. في التطبيقات الديناميكية ، لا تحتاج الأختام إلى قدر من الضغط مثل الأختام الثابتة.

أختام الوجه / شفة

يتم استخدام ختم الوجه للتطبيقات التي يكون فيها سطح الختم ومحور الختم طبيعيين. يمنع هذا الختم التسرب في الاتجاه الشعاعي لمحور الختم. علاوة على ذلك ، لا يوجد فجوة بين الأسطح للحافة أو ختم الوجه ، كما أنهما يزيلان مشكلات تصميم البثق.

اعتبارات تصميم الأخدود الدائري الثابت مقابل الديناميكي

تستخدم الأختام الحلقية لحماية غرسات الأسنان

تختلف التطبيقات الثابتة والديناميكية. ومن ثم فهم بحاجة إلى أنواع مختلفة من الحلقات. على سبيل المثال، تكون التطبيقات الثابتة ثابتة، وتغلق الحلقة O مكونين لا يتحركان على الإطلاق. لذلك، من المرجح أن يحدث التورم مع الحلقة O في تطبيق ثابت. الحلقات الدائرية الثابتة عبارة عن مواد مطاطية، بما في ذلك الأختام المحورية، والساحقة، والمتوافقة، والشعاعية.

من ناحية أخرى ، تحتوي التطبيقات الديناميكية على جزأين يتحركان فيما يتعلق ببعضهما البعض. في هذا النوع من التطبيقات ، من المرجح أن تتلف المواد. أفضل أنواع الختم لهذه العملية دوارأو الأختام الترددية أو المتذبذبة.

خذ الخطوة الأولى:
طلب للاستفسار

الجودة تلبي القدرة على تحمل التكاليف. استفسر الآن عن منتجات عالية الجودة بكميات منخفضة.

تلميحات حول استخدام الأخاديد الحلقية في مشاريعك

  • تجنب الإرهاق

تتمتع الحلقات على شكل O بأقصى نقطة تمدد لها ، ويمكن أن يؤدي التمدد الزائد لها إلى حدوث كسر أو تمزق أثناء الاستخدام. أيضًا ، عند تركيب الحلقة O في الأخدود ، تأكد من أن التمدد متساوي ولا يتجاوز الحد الأقصى للاستطالة.

  • استخدم الحجم الصحيح للحلقة على شكل O.
تستخدم الأختام الحلقية في قناع الغوص

جميع المشاريع فريدة من نوعها. لذلك ، من الأفضل الحصول على حلقة O تناسب أخدود التطبيق الخاص بك. لا توفر الحلقات O الكبيرة جدًا إحكامًا مناسبًا ، كما أن الحلقات O الصغيرة جدًا سوف تمزق أو تنكسر.

  • تجنب الحواف الحادة

أحيانًا يكون لأخاديد الحلقة O زوايا أو حواف حادة. هذه الحواف الحادة يمكن أن تمزق الحلقة O ، مما يؤدي إلى التسرب. بدلاً من ذلك ، يمكنك تشحيم الحلقة O قبل تركيبها في الأخدود.

  • انزلق ، لا تدحرج

يؤدي دحرجة الحلقات على شكل حرف O أثناء تركيبها في أخدود إلى حدوث دوامة فقط. يحد هذا اللولب من وظائف الحلقة O ، مما يؤدي إلى حدوث تسربات وتلف. بدلاً من ذلك ، حرك الحلقة O في الأخدود. يمكنك أيضًا استخدام مادة تشحيم لمساعدة الحلقة على الانزلاق بسهولة أكبر.

أمثلة على كيفية استخدام O-ring Grooves في تطبيقات العالم الحقيقي

حلقات O المستخدمة في كرات الطلاء

تُستخدم الحلقات O في العمليات الميكانيكية التي تنطوي بشكل خاص على درجات حرارة شديدة وضغط مرتفع. تساعد الأخاديد الحلقية في العديد من التطبيقات ، بما في ذلك الغلايات والمحركات والضواغط. ومع ذلك ، يمكنك العثور على مسارات O-ring من حولك. تشمل تطبيقات العالم الحقيقي للحلقات O ؛

  • معدات الغوص: جهاز التنفس هو عنصر أساسي في معدات الغوص. تحافظ الحلقة على شكل O على خروج الماء والهواء إلى جهاز التنفس. قبل الغوص ، يقوم الغواصون عادة بفحص الختم الموجود على خزان الهواء للتأكد من أنه يعمل بشكل صحيح.
  • كرات الطلاء: لعبة Paintball هي لعبة ممتعة ، مما يسمح لك برمي الطلاء على أعدائك المطمئنين. تعمل الحلقات على شكل O على إبقاء الهواء مغلقًا في مسدس كرات الطلاء ، مما يساعدك على تقديم طلقات قوية.
  • زرع الأسنان: زراعة الأسنان تحمي أسنانك. ومع ذلك، فإن دخول السائل إلى الزرعة يمكن أن يسبب ألمًا مبرحًا أو عدوى. سيليكون طبي تُستخدم الحلقات الدائرية لإغلاق الغرسات وإبعاد السوائل.
خذ الخطوة الأولى:
طلب للاستفسار

الجودة تلبي القدرة على تحمل التكاليف. استفسر الآن عن منتجات عالية الجودة بكميات منخفضة.

وفي الختام

الحلقات على شكل O عبارة عن حلقات مانعة للتسرب ممتازة بشكل عام لإبعاد السوائل وحماية أحد المكونات. ومع ذلك ، يجب أن تتلاءم الحلقة O مع الأخدود لتحقيق أقصى قدر من الإغلاق. في بعض الأحيان قد لا يتطابق المسار مع الحلقة O ، مما يؤدي إلى تلف وتسريبات. وهذا هو السبب في أنه من الضروري تصميم أخدود دائري. يمكنك استخدام برنامج CAD لإنشاء حلقة O الخاصة بك باستخدام معلمات مثل عرض الأخدود والحجم والعمق.
