هل أنت في منتصف مشروع ولا تستطيع تحديد ما إذا كنت بحاجة إلى ختم أم حشية؟ لا تقلق، لأن هذا الدليل يحتوي على كل شيء. سنقدم لك تفكيك التمييزات الحرجة بينهما حتى تنتهي المناقشة حول الحشية مقابل الختم نهائيًا. إذا كنت مهندسًا أو مصنعًا وتحتاج إلى إتقان أساسيات حلول الختم، فابدأ في القراءة.
تعريف الحشيات والأختام
الأختام هي حراس الآلات التي تمنع تسرب المنتجات ودخول التلوث إلى الداخل. الغرض من الختم هو إنشاء اتصال مانع للتسرب بين شيئين. الختم هو مصطلح أوسع يشمل العديد من أنواع المنتجات، بما في ذلك الحشيات والأختام الدوارة والأختام الميكانيكية، o-- ختم الأختام، مانعات التسرب السائلة، وأختام العمود، وأختام ساق الصمام.
من ناحية أخرى، الحشية هي نوع فرعي من الختم يتم وضعه فعليًا بين شفتين لإنشاء وصلة مانعة للتسرب. الحشوات هي الأختام الثابتة التي تستخدم لملء الفراغ بين المكونات الثابتة للآلة. في حين أن جميع الحشوات عبارة عن أختام، إلا أن ليست كل الأختام عبارة عن حشوات.
ومع ذلك، تم تصميم الختم لـ تغطية جميع أنواع المفاصلسواء كانت ثابتة أو دوارة. تم تصميم العديد من أنواع الأختام الدوارة لاستيعاب الأجزاء المتحركة مع منع التسربات.

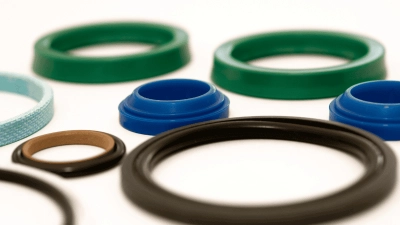

أنواع الأختام
تُستخدم الهندسة في جميع التطبيقات الصناعية، من صناعة التصنيع إلى الفضاء وحتى الطب. تُعَد الأختام مكونات هندسية أساسية ربط سطحين دون تغيير الوظيفة.
يجب عليك فهم الأنواع الأساسية لمكونات الختم وأدوارها حتى تتمكن من اختيار الحل المثالي لاحتياجاتك. فيما يلي قائمة بـ مواد الختم الأكثر شيوعًا تستخدم في عملية التصنيع.
- جوانات: ختم ثابت مصنوع من مواد مرنة. تعمل الحشيات على سد الأجزاء المسطحة وغير المتحركة معًا، مثل الحواف. وهي أجزاء بالغة الأهمية في صناعة الآلات والهندسة.
- الأختام الدوارة: تشكل هذه العناصر اتصالاً آمنًا بين مكون دوار ومكون ثابت في الآلة. وتتمثل مهمتها في حماية المحركات والمعدات الكهربائية من التلف.
- الأختام الميكانيكية: تتكون هذه الأختام من ثلاثة مكونات: جزء دوار وجزء ثابت ونابض. وهي ضرورية لإغلاق الأعمدة الدوارة. يحافظ النابض على الضغط لضمان بقاء الختم سليمًا أثناء الحركة.
- الأختام رمح: يتم استخدامها أيضًا في الآلات التي يتم فيها توصيل جزء متحرك بجزء ثابت وتتطلب مستوى عالٍ من الختم. تتكون من ثلاثة مكونات، بما في ذلك ختم ميكانيكي وختم بصمة وغطاء عمود.
- أختام الحلقة O: هذه هي الأختام متعددة الاستخدامات في الغالب مصنوعة من المطاط الصناعي تتحمل التعرض للسوائل. تعمل بشكل ممتاز في الضغط العالي وتستخدم في الغالب في الخراطيم.
- أختام ساق الصمام: توجد هذه الصمامات في أنظمة الصمامات وتتحكم في كمية الزيت التي تزيّت ساق الصمام. وهي بالغة الأهمية في المحركات.
المواد والخصائص
في حين أن الخاصية المميزة لـ الجوانات والأختام تتمثل المهمة الرئيسية للمطاط في تكوين المفاصل ومنع التسرب، وتختلف خصائصها الفردية حسب المادة المستخدمة في البناء. يمكن تصنيع كلتا المادتين من مجموعة متنوعة من المواد، بما في ذلك المطاط الطبيعي والمطاط الصناعي والمعادن. البلاستيك.
ومع ذلك، اختيار المواد اللازمة لإغلاق الحشيات يعتمد ذلك على متطلبات تطبيقك المحددة، مثل مقاومة درجة الحرارة، ومقاومة المواد الكيميائية، والمتانة، وما إلى ذلك.
مواد حشية
تُصنع الحشيات من مواد يمكنها تحمل الظروف الثابتة. وتتضمن هذه الظروف تحمل الضغط ودرجة الحرارة والتعرض للمواد الكيميائية أيضًا. وفيما يلي بعض هذه الظروف: المواد المستخدمة في الحشية التصنيع.
- المعادن: لا توفر الحشيات المعدنية قدرًا كبيرًا من المرونة، ولكنها مثالية للتطبيقات ذات الضغط العالي وغالبًا ما يتم نشرها في الآلات الصناعية وإعدادات السيارات.
- البلاستيك: تتميز الحشيات المصنوعة من البلاستيك مثل PTFE بخمولها الكيميائي، مما يجعلها مناسبة بشكل خاص للبيئات المسببة للتآكل.
- المطاط الطبيعي: يتم تصنيع الحشيات المصنوعة من المطاط الطبيعي للاستخدامات العامة. فهي توفر مرونة ممتازة وقوة شد.
- المطاط الصناعي: EPDM أو النيوبرين أو NBR عبارة عن مطاط صناعي يستخدم في تصنيع الحشيات. تتمتع هذه الحشيات بمقاومة عالية للزيت ودرجة الحرارة والتلف الناتج عن الطقس.
يعتمد مدى وظيفة الحشية على نوع المادة، لذا اختر بحكمة.
مواد الختم
تعتمد مادة الختم على خصائص مادة البناء الخاصة بها. تُستخدم الأختام غالبًا في تطبيقات ديناميكيةومن ثم، فإنها تتطلب مواد يمكنها تحمل كافة أنواع الحركة مع الحفاظ على سلامة المعدات.
- مواد الحلقة O: تم تصميم الحلقات O لاحتواء السوائل في البيئات ذات الضغط العالي. المادة المناسبة لهذا التطبيق هي المواد الاصطناعية المطاط أو السيليكون.
- الأختام البلاستيكية والمعدنية: تم تصميمها لتناسب البيئات القاسية لتوفير قوة شد عالية ومقاومة لجميع المواقف.
- مواد الختم الميكانيكية: تعتبر هذه الأختام جزءًا لا يتجزأ من الحفاظ على وظائف المعدات التقنية العالية. غالبًا ما يتم تصنيعها من مواد مركبة مثل كربيد السيليكون أو كربيد التنغستن للجمع بين المتانة ومقاومة التآكل.
التطبيقات والاعتبارات
تلعب الحشيات والأختام دورًا بالغ الأهمية في تكوين اتصالات بين أنظمة متعددة. أحد الفروق الرئيسية بين الحشية والختم هو تطبيقهما. في حين أن الوظيفة هي نفسها، لمنع التسرب، فإنهما تختلف التطبيقات على أساس نوع المفصل ومدى الختم المطلوب.
تُستخدم الحشيات في الظروف التي تتطلب أختامًا ثابتة. الوصلات الثابتة هي نقاط اتصال لقطعتين ثابتتين من الآلات. تُستخدم تشكيل وصلات الشفة في خطوط الأنابيب والآلات الصناعية. علاوة على ذلك، تُستخدم الحشيات في أجزاء المحرك لتوصيل قطعة مسطحة بأخرى.
تم تصميم الأختام لـ ربط جزأين متحركين أو جزء متحرك واحد إلى مفصل ثابت. تطبيقاتها متعددة الاستخدامات، حيث توجد في جميع الآلات تقريبًا في العالم. تتضمن بعض الأمثلة الشائعة الأختام الدوارة في المضخات والمحركات لمنع التسرب حول الأعمدة الدوارة.
تُستخدم أختام الحلقات الدائرية في رؤوس الأسطوانات للتحكم في تدفق الماء أو الغاز. وتُستخدم أختام ساق الصمام في المحركات للتحكم في تدفق الزيت إلى غرفة الاحتراق.
اعتبارات اختيار الحشية والختم
هناك العديد من العوامل التي تلعب دورًا في الاختيار بين الحشية والختم. الاعتبار الأول هو ظروف التشغيل. تحتاج إلى مراقبة مدى تعرض التطبيق لدرجة الحرارة والضغط والمواد الكيميائية والسوائل.
الخطوة الثانية هي مطابقة مواصفات الحشية ومواد الختم لتعقيدات مشروعك. يجب أن تكون المادة التي تختارها مقاومة لظروف مشروعك، مثل التعرض للمواد المسببة للتآكل.
أخيرًا، من المهم أيضًا مراعاة تكلفة حل الختم. معظم الحشيات والأختام التي يتم العثور عليها عبر الإنترنت أو في متاجر الأجهزة هي غير مكلف ومتوفر بأحجام متعددة لتلبية مجموعة متنوعة من العمليات.
ومع ذلك، إذا لم يلبي الحل الجاهز متطلباتك، فيمكنك اختيار حشية أو ختم مخصص. التصميمات المخصصة هي تم إنشاؤها للتطبيقات المتخصصة لتلبية متطلبات التشغيل الدقيقة.
خيارات التخصيص والتوريد
إذا لم تتمكن من العثور على حل الختم المناسب لمشروعك، فعليك اختيار حشوات وأختام مخصصة. يمكن إنشاء تصميم مخصص معالجة الاحتياجات الفريدة لعملكمثل الأشكال غير العادية، وظروف التشغيل القاسية، وتوافق المواد.
سواء كنت بحاجة إلى أن يتحمل مانع التسرب الضغط العالي أو درجات الحرارة العالية أو التعرض للمواد الكيميائية القاسية، فإن التصميم المخصص سيتولى كل شيء لضمان الأداء الأمثل. سواء كان الأمر يتعلق بتحمل الضغط العالي أو درجات الحرارة العالية أو التعرض للمواد الكيميائية القاسية، فإن الحلول المخصصة توفر القدرة على التكيف المطلوبة للبيئات الصعبة.
الحصول على حلول مخصصة
يمكن أن يقوم المصنع بإنشاء أختام وحشوات مخصصة. اختيار التصميم المخصص له فوائده الخاصة، مثل تحسين الجودة والخصائص المحددة. من خلال اتباع هذا المسار، يمكنك أيضًا تبسيط إنتاج مشروعك بسبب وقت الإنتاج الأسرع.
تعمل الحشوات والأختام المخصصة على تعزيز كفاءة التطبيقات الصناعية وعمرها الافتراضي بشكل كبير. وبالتالي، فإن القيام بهذا الاستثمار يعد دائمًا خيارًا ذكيًا أثناء العمل في مشاريع صعبة.
ومع ذلك ، هناك بعض الأشياء التي يجب أن تبقيها في الاعتبار أثناء الحصول على حلول الختم المخصصة.
- تأكد من أن الشركة المصنعة والمورد قادرة على الوفاء بالمواعيد النهائية لمشروعك.
- تقييم تكلفة المواد مع تكلفة المنتج النهائي
- الشراكة فقط مع البائعين الذين يلتزمون بالمعايير الدولية مثل ASTM D2000
- تأكد من أن منتجك مصمم وفقًا لمتطلباتك المحددة
الاختبار والتحقق من صحة
جوانات وأختام يجب اختبارها والتحقق منها بدقة لضمان الأداء الأمثل والمتانة. هذه المراحل بالغة الأهمية لضمان نجح مانع التسرب في ربط مكونين بنجاح وتمنع التسربات. كما أنها تثبت أن المادة قادرة على مقاومة المتطلبات التشغيلية لتطبيقك.
طرق الاختبار
| اختبار الضغط | يتحقق من قدرة الحشية على الحفاظ على الختم تحت الضغط. |
|---|---|
| اختبار الشد | يقيس قوة المواد لتحمل قوى السحب. |
| اختبار التسرب | يقوم بتحديد نقاط الفشل المحتملة من خلال محاكاة ظروف التشغيل في العالم الحقيقي. |
طرق التحقق
| تفتيش | فحص الأبعاد والمواد والتشطيبات السطحية لضمان الامتثال لمواصفات التصميم. |
|---|---|
| اختبار أداء | يؤكد أن الحشيات والأختام تعمل كما هو مقصود في ظل الظروف المحددة. |
| الشهادات | توفير الوثائق التي تثبت أن المواد والمنتجات تلبي معايير الصناعة، مثل ASTM D2000. |
يعد التركيب والصيانة المناسبين أمرًا أساسيًا لضمان الأداء الفعال للحشية أو الختم. تقنيات التثبيت الشائعة التي تتراوح من التركيب اليدوي للعمليات الصغيرة أو التثبيت الآلي للتجمعات المعقدة التي تتطلب دقة عالية.
تعتبر بروتوكولات الصيانة ضرورية لضمان الأداء الأمثل حتى نهاية عمر المنتج. ويبدأ الأمر بالفحص، حيث يمكنك التحقق من علامات التآكل والتلف أو ملاحظة عدم المحاذاة. ثم يأتي التنظيف للتأكد من إزالة جميع الحطام والبقايا. وأخيرًا، استبدال المكونات البالية أو التالفة لمنع الأعطال.
استكشاف الأخطاء وإصلاحها والإصلاح
مثل جميع مكونات الآلة الأخرى، في بعض الأحيان الجوانات والأختام تفشل أيضًا. تشمل العوامل التي تسبب فشلها التركيب والصيانة غير السليمين. حتى الإجهاد المادي مثل التعرض لمواد كيميائية غير متوافقة يمكن أن يؤدي إلى تدهور المواد، مما يتسبب في الفشل.
في مثل هذه المواقف، يصبح استكشاف الأخطاء وإصلاحها أمرًا إلزاميًا. إذا فشل منتجك في التسليم، فإن الخطوة الأولى هي فحصه جيدًا و التحقق من وجود أي شقوق أو تشوهات أو تسريبات. ثم قم بإجراء الاختبارات لتحديد نقاط الفشل وتحليل العوامل المساهمة التي ربما أدت إلى الفشل.
الحل في مثل هذه المواقف هو استبدال المواد التالفة بأخرى جديدة. لتعزيز الأمان، يمكنك وضع طبقة واقية لإطالة عمر الختم.
كيفية اختيار الحشية أو الختم المناسب لمشروعك
يعد اختيار الحشية أو الختم المناسب لتطبيقك أمرًا بالغ الأهمية للحفاظ على كفاءة التشغيل وتجنب الأعطال المكلفة. فيما يلي الجوانب الرئيسية التي يجب مراعاتها عند اتخاذ قرارك:
- توافق المواد: ضع في اعتبارك عوامل مثل نطاقات درجات الحرارة ومستويات الضغط والتعرض للمواد الكيميائية. على سبيل المثال، قد تتطلب البيئات ذات درجات الحرارة المرتفعة مواد مثل السيليكون أو PTFE، بينما EPDM والنيوبرين توفر أفضل مقاومة كيميائية.
- نوع التطبيق: حدد ما إذا كان تطبيقك يتضمن مفصل ثابت أو مفصل ديناميكييمكن استخدام الحشيات للمفاصل الثابتة، والأختام للمفاصل الديناميكية، والأختام المخصصة للمفاصل المعقدة
- المتانة والعمر المتوقع: قم بتقييم التآكل المتوقع على مكون الختم. قد تضطر إلى وضع طبقة طلاء إذا كان الغرض منه هو بيئة عالية الضغط لضمان عمر افتراضي طويل.
- احتياجات التخصيص: إذا كان تطبيقك فريدًا حقًا ولا تتناسب الأختام التقليدية بشكل صحيح، فاختر التصميمات المخصصة.
أسئلة متكررة
س1: كيف أعرف متى يجب استبدال الحشية أو الختم؟
ج2: الاستبدال ضروري إذا انكسرت الحشية؛ ومع ذلك، إذا لاحظت تآكلًا شديدًا، فمن الأفضل استبدالها قبل أن تفشل
س2: ما هو الفرق الأساسي بين الحشيات والأختام؟
ج2: تم تصميم الحشيات للتطبيقات الثابتة حيث يكون هناك سطحان ثابتان، في حين تستخدم الأختام للتطبيقات الديناميكية التي تنطوي على الحركة بين المكونات.
س3: هل يستحق الأمر الاستثمار في حل الختم والحشية المخصص؟
ج3: عندما يكون المشروع معقدًا للغاية بحيث لا يمكن إكماله باستخدام مواد عادية، فإن الحصول على حلول مخصصة هو السبيل الوحيد. توفر مجموعة من الحشيات والأختام المخصصة تعويضًا عن الثمن من خلال تقديم وظائف متميزة وعمر افتراضي أطول.
وفي الختام
تعتبر الحشيات والأختام مكونات أساسية في عمليات التصنيع، حيث توفر كل منها وظائف محددة. في حين أن الحشيات هي مناسب للمفاصل الساكنةتعمل الأختام بشكل جيد في البيئات الديناميكية. يضمن اختيار المكون المناسب أقصى قدر من الكفاءة وطول العمر والفعالية من حيث التكلفة.
