إتقان زوايا المسودة في قولبة الحقن

عالم صب الحقن معقد وواسع. إن المفهوم الذي يبدو بسيطًا - وهو صهر البلاستيك وحقنه في قالب - يصبح دقيقًا ومعقدًا في الممارسة العملية. ومن بين هذه التعقيدات، يسود تفصيل رئيسي واحد: زاوية السحب.

جدول المحتويات

قد يبدو الأمر تافهًا بالنسبة لشخص خارجي، ولكن دمج زاوية المسودة الصحيحة يمكن أن يشكل الفرق بين الجزء المصبوب بالحقن عالي الجودة والجزء المعيب. تتناول هذه المقالة أهمية الزوايا المسودة في عملية صب حقن ويقدم رؤى لضمان عملية إنتاج عالية الجودة.

أساسيات مسودة الزاوية

زوايا المشروع في صب الحقن

في قلب عملية التشكيل بالحقن يكمن اعتبار التصميم الأولي المعروف باسم زاوية المسودة. بالنسبة لأولئك الجدد في هذا المجال، قد تبدو زاوية المسودة مجرد ميل أو ميل على السطح الرأسي للجزء، ولكن آثارها تتعمق في عالم القولبة بالحقن.

  • تعريف

زاوية المسودة، والتي غالبًا ما يشار إليها باسم "المسودة"، هي درجة الميل الممنوحة للجدران الرأسية أو أسطح الأجزاء المصبوبة بالحقن. معبرًا عنها بالدرجات، تضمن هذه الزاوية أن يكون الجزء الأوسع من المنتج المصبوب عند القاعدة، مما يسمح بإخراج أسهل من القالب.

  • الهدف

الغرض الأساسي من زاوية المسودة هو تسهيل الطرد السلس للجزء من القالب. بدونها، يمكن للجزء أن يلتصق أو يسحب على القالب، مما يؤدي إلى عيوب وأضرار محتملة لكل من الجزء والقالب.

  • طرد وسلامة السطح

تضمن زاوية السحب المدمجة جيدًا وجود الحد الأدنى من الاحتكاك بين الأسطح الرأسية للجزء والقالب أثناء الطرد. لا يساعد هذا في الحفاظ على تشطيب سطح الجزء فحسب، بل يمنع أيضًا الاحتكاكات أو علامات السحب أو التشوهات التي يمكن أن تؤثر على جماليات المنتج النهائي ووظيفته.

  • صحة العفن
قالب حقن القالب

يمكن أن يؤدي القولبة والإخراج المستمر للأجزاء دون زاوية سحب مناسبة إلى ممارسة ضغط غير ضروري على أحد مكونات القالب المعدني، مما يؤدي إلى التآكل والتمزق بشكل أسرع. من ناحية أخرى، يمكن للسحب المحسوب جيدًا أن يطيل العمر التشغيلي للقالب، مما يوفر الوقت والتكاليف على المدى الطويل.

  • دقة التصميم

بالإضافة إلى الفوائد الوظيفية، تلعب زوايا السحب أيضًا دورًا حاسمًا في دقة التصميم. فهي تساعد في الحفاظ على الأبعاد المقصودة والدقة الهندسية للجزء، خاصة عند التعامل مع الأشكال المعقدة أو التصاميم المعقدة.

  • الاستئناف الجمالي

عند دمجها بشكل مدروس، يمكن لزوايا السحب أيضًا أن تعزز المظهر البصري للجزء المصبوب بالحقن. يمكن أن توفر لمسة نهائية أنيقة ومريحة، مما يجعل المنتج ليس عمليًا فحسب، بل أيضًا ممتعًا من الناحية الجمالية.

في المخطط الكبير صب حقن البلاستيك، زوايا السحب ليست مجرد اختيارية - فهي لا غنى عنها. إنها بمثابة شهادة على التوازن المعقد بين الفن والعلم في عالم القولبة، مما يضمن أن كل جزء يتم إخراجه من القالب يتمتع بالجودة والمتانة الأمثل.

استفسر عن منتجاتنا المصنوعة من السيليكون والبلاستيك.
ارفع مستوى الجودة من خلال الحد الأدنى لكمية الطلب ومعايير الجودة العالية

العوامل المؤثرة على اختيار زاوية المسودة

تلعب عدة عوامل دورًا عند تحديد زاوية المسودة المناسبة للأجزاء المصبوبة بالحقن. تتضمن هذه العوامل هندسة الأجزاء، وخصائص المواد، والانتهاء من السطح، وسمك الجدار، وعمق السحب، وتعقيد القالب، وقيود الأدوات. دعونا نتعمق في كل من هذه التأثيرات:

  1. هندسة الجزء

يؤثر شكل وتصميم الجزء المصبوب بشكل كبير على اختيار زوايا السحب للحقن. قد تتطلب الأجزاء ذات الأشكال الهندسية المعقدة أو الميزات المعقدة زوايا سحب أكبر لضمان سهولة إخراجها من القالب. من ناحية أخرى، قد تسمح الأجزاء ذات التصميمات الأبسط أو الجدران المستقيمة بزوايا سحب أصغر. الهدف هو تحقيق التوازن بين ضمان الإخراج المناسب أثناء عملية التشكيل بالحقن وتقليل أي تأثير سلبي على جماليات الجزء النهائي أو وظائفه.

  1. خصائص المواد

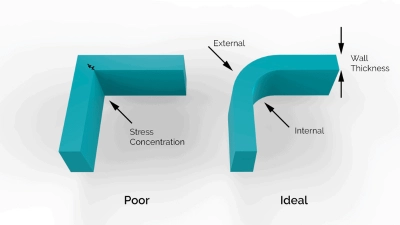

معدلات الانكماش

تظهر المواد المختلفة مستويات مختلفة من الانكماش أثناء عملية التبريد حقن صب. قد تتطلب المواد ذات معدلات الانكماش الأعلى زوايا سحب أكبر للتعويض عن التغيرات المحتملة في الأبعاد عند التصلب. على العكس من ذلك، قد تسمح المواد ذات معدلات الانكماش المنخفضة بمتطلبات قولبة حقن ذات زاوية مسودة أصغر. من الضروري مراعاة خصائص المواد هذه عند اختيار زوايا السحب المناسبة لتحقيق أبعاد دقيقة ومتسقة للأجزاء.

  1. الانتهاء من السطح

يمكن أن يؤثر التشطيب السطحي المطلوب للجزء المصبوب النهائي أيضًا على اختيار زاوية المسودة. الأجزاء التي تتطلب عملية إنتاج عالية الجودة غالبًا ما تتطلب زوايا سحب أكبر لمنع العيوب التجميلية مثل الخدوش أو العلامات الناتجة عن الاحتكاك أثناء الطرد. ومع ذلك، فإن الأجزاء التي ستخضع لعمليات ثانوية مثل الطلاء أو الطلاء يمكن أن تتحمل زوايا تيار أصغر حيث سيتم إخفاء أي عيوب من خلال المعالجات اللاحقة.

  1. سمك الجدار وعمق السحب

يلعب سمك الجدار دورًا مهمًا في تحديد زاوية المسودة المطلوبة لتحرير القالب بنجاح في تصميم قالب حقن صب. تتطلب الجدران السميكة عمومًا زوايا سحب أكبر بسبب زيادة المقاومة أثناء الطرد. قد تتطلب الأجزاء ذات السحب الأعمق (حيث تمتد الميزات إلى عمق تجويف القالب) زوايا مسودة أكبر لاستيعاب الإزالة السلسة من الأدوات دون تلف أو تشويه.

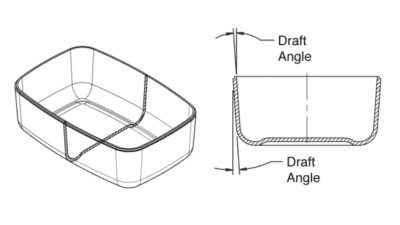

زوايا المسودة
  1. تعقيد العفن وقيود الأدوات

يمكن أن يؤثر تعقيد تصميم القالب وأي قيود تفرضها الأدوات أيضًا على اختيار زاوية المسودة في عملية التشكيل. قد تتطلب القوالب الأكثر تعقيدًا ذات الأجزاء السفلية أو الأشكال الهندسية المعقدة زوايا سحب أكبر لتسهيل عملية الإخراج المناسبة. وبالمثل، فإن بعض قيود الأدوات، مثل المساحة المحدودة أو الحركة المقيدة، قد تملي الحاجة إلى زوايا مشروع محددة لضمان التشغيل السلس أثناء عملية صب الحقن.

استفسر عن منتجاتنا المصنوعة من السيليكون والبلاستيك.
ارفع مستوى الجودة من خلال الحد الأدنى لكمية الطلب ومعايير الجودة العالية

توصيات زاوية المسودة العامة

في عالم القولبة بالحقن، تلعب زوايا السحب دورًا حاسمًا في ضمان إخراج الأجزاء من قوالبها بسلاسة. في حين أن المواصفات يمكن أن تختلف بناءً على المواد والهندسة والتشطيب السطحي، فإن بيانات الصناعة والرؤى تقترح الإرشادات التالية:

  1. زاوية المسودة القياسية: تدعم الأبحاث التي تجريها شركات قولبة الحقن الرائدة زاوية مسودة تبلغ 1-2 درجة باعتبارها مثالية للتصميمات الأساسية وغير المعقدة التي تستخدم المواد البلاستيكية الشائعة. تضمن هذه الزاوية عادةً توازنًا فعالاً بين سهولة إخراج الأجزاء وسلامة التصميم.
  2. أسطح مزخرفة: تنص معايير الصناعة على أنه بالنسبة للأجزاء ذات اللمسات النهائية المزخرفة، يوصى بإضافة 1-3 درجات إضافية أعلى زاوية المسودة الأساسية. لذلك، للحصول على ملمس خفيف، قد يكون من الضروري وجود مسودة إجمالية تبلغ 2-3 درجات، وللملمس الثقيل، 3-5 درجات.
  3. ميزات عميقة: استنادًا إلى دراسات تدفق المواد، تستفيد التجاويف العميقة أو الميزات الغائرة من زوايا سحب أكثر وضوحًا. بالنسبة للتجويفات الأعمق من بوصتين، قد تكون زاوية السحب التي تصل إلى 2 درجات ضرورية.
  4. جدران رقيقة: بالنسبة للأجزاء التي يقل سمك جدارها عن 0.04 بوصة، تشير البيانات إلى زاوية تيار تتراوح بين 0.5 إلى 1 درجة، حيث يساعد ذلك على منع الاعوجاج الناتج عن معدلات التبريد التفاضلية.
  5. ميزات عمودية طويلة: توصي إرشادات الصناعة بإضافة درجة واحدة إضافية من السحب لكل بوصة ارتفاع للميزات الرأسية الطويلة، مما يقلل الاحتكاك المحتمل أثناء إخراج الأجزاء.
  6. التفاصيل الدقيقة: عند التعامل مع التفاصيل أو النقوش المعقدة، تشير البيانات الواردة من قوالب الحقن الناجحة إلى زاوية مسودة تتراوح من 1.5 إلى 2.5 درجة. ومع ذلك، تظل استشارة متخصصي القولبة بالحقن أمرًا بالغ الأهمية بالنسبة لهذه الميزات الدقيقة.
  7. عمليات إنتاج عالية: بالنسبة للقوالب المتوقع أن تنتج أكثر من 100,000 جزء، فإن الميل نحو الطرف الأعلى لنطاق زاوية المسودة الموصى به يمكن أن يطيل عمر القالب. أظهرت البيانات التاريخية انخفاضًا في التآكل وتلف الأدوات مع زيادة طفيفة في سيناريوهات الإنتاج العالي.

على الرغم من أن هذه التوصيات متجذرة في معايير الصناعة والبيانات التجريبية، فمن الأهمية بمكان أن نتذكر أن كل مشروع له متطلباته الفريدة. ومن خلال الجمع بين هذه المبادئ التوجيهية والرؤى الخاصة بالمشروع واستشارات الخبراء، يمكن للمرء تحقيق النتائج المثلى في عملية القولبة بالحقن.

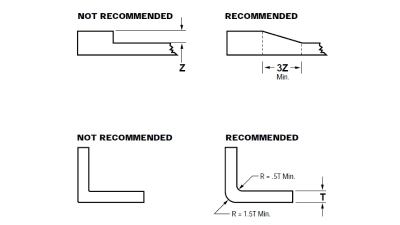

توصيات مسودة الزاوية

المزالق الشائعة وكيفية تجنبها

زاوية مسودة غير كافية

  • شرك: واحدة من أكثر المشكلات شيوعًا في قولبة الحقن هي عدم دمج مسودة كافية، مما يؤدي إلى التصاق الأجزاء بالقالب. هذا لا يؤدي إلى إتلاف الجزء فحسب، بل يؤدي أيضًا إلى إجهاد القالب.
  • تجنب: تأكد دائمًا من وجود زاوية مسودة مناسبة بناءً على تفاصيل المواد والتصميم. يمكن للتشاور مع المتخصصين في قولبة الحقن تقديم إرشادات حول الحد الأدنى لزاوية السحب اللازمة لجزء معين.

المبالغة في التركيز على الجماليات

  • شرك: على الرغم من أن الجماليات أمر بالغ الأهمية، إلا أن إعطاء الأولوية لها على الوظيفة يمكن أن يؤدي إلى تصميمات يصعب إخراجها من القالب.
  • تجنب: تحقيق التوازن بين المتطلبات الجمالية واعتبارات تصميم قوالب الحقن العملية. إذا كانت هناك حاجة إلى جمالية معينة، ففكر في العمليات الثانوية بعد القولبة.

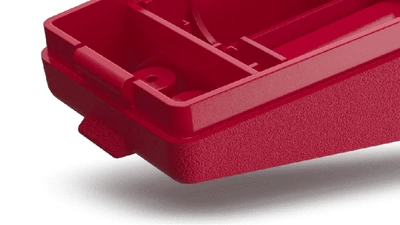

منتجات صب الحقن

تجاهل انكماش المواد

  • شرك: كل ​​مادة لها معدل انكماش محدد في عملية التشكيل بالحقن. عدم مراعاة ذلك يمكن أن يؤدي إلى أجزاء مشوهة.
  • تجنب: فهم خصائص المادة، وخاصة معدل انكماشها. اضبط زوايا المسودة وفقًا لذلك للتعويض عن هذا السلوك المادي المتأصل.

مسودات صفرية أو سلبية بدون مبرر

  • شرك: على الرغم من أنه ضروري في بعض الأحيان لميزات معينة، إلا أن الاستخدام غير المبرر للمسودات الصفرية أو السلبية يمكن أن يسبب مشاكل في الطرد.
  • تجنب: لا تستخدم قالب مسودة صفر أو زوايا مسودة سلبية إلا عند الضرورة القصوى، وتأكد من أن تصميم القالب وعملية قولبة الحقن يمكن أن تدعمهما دون تعقيدات.

من خلال إدراك هذه المخاطر وتنفيذ الاحتياطات المقترحة، يمكنك التغلب على تحديات قولبة حقن زاوية المسودة وضمان عملية إنتاج أكثر سلاسة وعالية الجودة.

استفسر عن منتجاتنا المصنوعة من السيليكون والبلاستيك.
ارفع مستوى الجودة من خلال الحد الأدنى لكمية الطلب ومعايير الجودة العالية

مسودة الزوايا لميزات محددة

عند الحديث عن زوايا السحب في صب حقن البلاستيك، من المهم معرفة كيفية عمل الأجزاء المختلفة مع هذه الزوايا. تحتاج كل ميزة إلى زاوية مسودة خاصة بها للتأكد من أن القالب يمكنه تحرير الجزء دون التسبب في أي ضرر. إليك المزيد حول هذا الموضوع:

ضلوع

ضلوع

عند تصميم الأضلاع للقولبة بالحقن، من المهم مراعاة زوايا السحب. الأضلاع عبارة عن ميزات رفيعة وممدودة توفر قوة ودعمًا إضافيين للجزء. لضمان سهولة الإزالة من تجويف القالب، يجب أن تحتوي الأضلاع على درجة واحدة على الأقل لكل جانب. تسمح هذه الزاوية الطفيفة للضلع بالتحرر بسلاسة دون أن يعلق في القالب.

ومع ذلك، قد تكون هناك حالات يصبح فيها تحقيق التناقص الضلعي الكافي أمرًا صعبًا بسبب قيود التصميم. في مثل هذه الحالات، يمكن أن تساعد زيادة سمك الضلع في تعويض نقص الاستدقاق. من خلال ضبط السُمك، يمكنك الحفاظ على الأداء الوظيفي المناسب مع ضمان سهولة الإخراج من القالب.

الايجابيات:

  • يسهل التحرير السلس للأضلاع من تجويف القالب.
  • يزيد من سهولة التصنيع ويقلل من مشاكل الإنتاج.

سلبيات:

  • قد تؤثر زيادة سمك الضلع على تصميم الأجزاء وجمالياتها بشكل عام.
  • قد يتطلب الأمر تعديلات في مناطق أخرى من هندسة الأجزاء لاستيعاب الأضلاع الأكثر سمكًا.

ثقوب

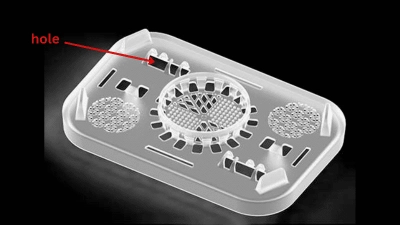

حفرة

تعتمد معالجة الثقوب في قولبة الحقن على شكلها وهندستها. لا تتطلب الثقوب الأسطوانية عمومًا أي زاوية سحب إضافية نظرًا لأن قطرها موحد في جميع الأنحاء. ومع ذلك، فإن الثقوب غير الأسطوانية، مثل تلك ذات الأشكال المدببة أو غير المنتظمة، قد تتطلب إضافة زوايا مسودة لتسهيل الطرد من القالب.

يتيح تضمين زوايا السحب على الثقوب غير الأسطوانية سهولة الإزالة من خلال توفير تحرير تدريجي أثناء عملية التشكيل. تعمل هذه الزوايا على تقليل الاحتكاك بين الجزء وأسطح القالب، مما يمنع الضرر أو التشويه عند استخراج الجزء من الأدوات.

الايجابيات:

  • يعزز سهولة إزالة الأجزاء من القوالب ذات الثقوب غير الأسطوانية.
  • يقلل من الضرر أو التشويه المحتمل أثناء عملية التشكيل.

سلبيات:

  • قد تؤدي إضافة زوايا السحب إلى الأشكال الهندسية المعقدة إلى زيادة تكاليف التصنيع.
  • يتطلب دراسة متأنية أثناء تصميم المنتج لتجنب المساس بالوظيفة أو الجماليات.

المواضيع

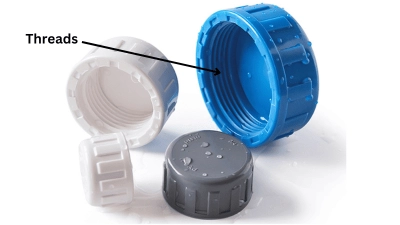

المواضيع

توجد الخيوط بشكل شائع في الأجزاء البلاستيكية المستخدمة لتثبيت المكونات أو ربطها. عند تصميم الأجزاء ذات الخيوط الخارجية، يوصى بدمج زاوية مسودة تتراوح من 1 درجة إلى 3 درجات. يسمح هذا المستدق البسيط بالتحرير السلس من القالب، مما يمنع أي مشاكل محتملة في الالتصاق أو الربط.

من ناحية أخرى، قد لا تتطلب الخيوط الداخلية دائمًا زوايا مسودة إذا كان من الممكن تصميم القالب باستخدام قلوب قابلة للطي. النوى القابلة للطي هي ميزات متخصصة تتيح إنشاء خيوط داخلية دون الحاجة إلى زوايا مسودة إضافية. تنهار هذه النوى أثناء القذف، مما يسمح بإزالة الجزء الملولب بسهولة.

الايجابيات:

  • يضمن التحرير السلس والأداء الوظيفي للأجزاء ذات الخيوط الخارجية.
  • يلغي الحاجة إلى زوايا مسودة على الخيوط الداخلية عند استخدام النوى القابلة للطي.

سلبيات:

  • قد يؤدي دمج زوايا السحب على الخيوط الخارجية إلى تغيير أبعادها قليلاً.
  • يمكن أن يؤدي تصميم القوالب ذات النوى القابلة للطي إلى زيادة تعقيد التصنيع وتكاليفه.

أفضل الممارسات لزوايا المسودة في قوالب حقن البلاستيك

يتطلب ضمان نجاح عملية صب حقن البلاستيك اتباع نهج دقيق، خاصة عندما يتعلق الأمر بتصميم زوايا السحب. لا يمكن المبالغة في أهميتها، نظرًا لتأثيرها على كل من إجراءات تحرير القالب والأداء العام للأجزاء المقولبة بالحقن.

1. التشاور هو المفتاح

مجانية

الاستفادة من حكمة مصممي القوالب ذوي الخبرة. بفضل خبرتهم الواسعة، يقدم هؤلاء المتخصصون رؤى لا تقدر بثمن، ويرشدونك إلى صياغة ممارسات قولبة الحقن الزاوية التي تنتج أجزاء بلاستيكية متميزة. تساعد معرفتهم بتحديات التصميم المختلفة في التوصية بزوايا مسودة دقيقة مصممة خصيصًا لتصميمات قوالب محددة.

استفسر عن منتجاتنا المصنوعة من السيليكون والبلاستيك.
ارفع مستوى الجودة من خلال الحد الأدنى لكمية الطلب ومعايير الجودة العالية

2. قيمة النماذج الأولية

قبل الانغماس في التصنيع على نطاق واسع، اختبر المياه النماذج. هذه المرحلة هي أرض الاختبار الخاصة بك، حيث تتيح لك التحقق من صحة زوايا السحب المحددة. إنها أيضًا ضمانتك، حيث تكشف عن أي عقبات قد تظهر أثناء عملية صب الحقن الكاملة.

من خلال النماذج الأولية التكرارية، يمكنك تحسين زوايا المسودة هذه، والاقتراب ببطء من هذا القالب المثالي. أثناء القيام بذلك، راقب بعناية ديناميكيات إخراج الجزء، وتفحص جودة تشطيب السطح، وتأكد من دقة الأبعاد، وقم بتقييم الوظيفة العامة للجزء. يساعد هذا التقييم الدؤوب في التصحيحات الوقائية، مما يضمن توافق المخرجات النهائية بسلاسة مع شروطك.

3. تسخير التفكير الرقمي

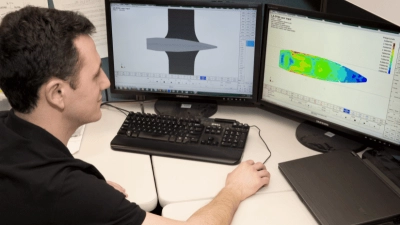

المشاكل الحديثة تتطلب حلولا حديثة. أدخل إلى عمليات المحاكاة الحاسوبية، نافذتك للتنبؤ بكيفية تنقل البلاستيك المنصهر في تجويف القالب. تعد هذه المعاينات الرقمية بارعة في تسليط الضوء على المناطق التي قد تتعثر فيها المسودة الحالية أثناء إخراج الجزء.

المحاكاة الحاسوبية

من خلال دمج هذه المحاكاة في وقت مبكر من عملية التصميم الخاصة بك، يمكنك تحديد العقبات المحتملة، سواء كانت قطعًا سفلية أو مناطق احتكاك، والتي يمكن أن تعطل التحرير السلس من القالب. إن تعديل هذه الأمور في العالم الافتراضي يُترجم إلى مكاسب ملموسة في العالم الحقيقي.تسريع الجداول الزمنية للتصميم، وتقليص نفقات النماذج الأولية، وتقليل احتمالية حدوث عوائق أثناء عملية التشكيل الفعلية.

وفي الختام

تعتبر زوايا السحب أمرًا محوريًا في عملية القولبة بالحقن، حيث تؤثر على إخراج الأجزاء وجودة المنتج بشكل عام. إنها تلبي الفروق الدقيقة في الميزات والتصميمات المختلفة، مما يضمن نتائج تصنيع سلسة. ومن خلال إدراك أهميتها والالتزام بأفضل الممارسات، يمكن للمصممين تحقيق النتائج المثلى. يمكن للتعاون مع المتخصصين في قولبة الحقن واستخدام عمليات المحاكاة المتقدمة أن يزيد من تبسيط الإنتاج، مما يضمن الكفاءة والتميز.

أطلق العنان للإمكانات الكاملة للقولبة بالحقن مع Hongju!

قد يكون التنقل بين تعقيدات زوايا السحب أمرًا شاقًا، لكن ليس عليك القيام بذلك بمفردك. في هونغجو، يقدم متخصصو قوالب الحقن لدينا خبرة لا مثيل لها في كل مشروع. انغمس في عالم القوالب الدقيقة معنا وتأكد من أن كل جزء تنتجه يتميز بالجودة والأداء.
