كيفية تحقيق الدقة: تحسين تفاوتات قولبة الحقن

الدقة ليست مجرد سمة مرغوبة، بل هي ضرورة في الصناعة التحويلية ذات القدرة التنافسية العالية. عندما يتعلق الأمر بعملية التشكيل، يمكن أن تؤثر الانحرافات الطفيفة سلبًا على جودة المنتج النهائي ووظيفته وتسويقه. هل تتساءل عن كيفية تحقيق التحمل الدقيق لقولبة الحقن باستمرار؟ تكمن الإجابة في تحسين تحمل القالب بالحقن.

جدول المحتويات

اليوم، سأخبرك ما هي تفاوتات القولبة بالحقن، والعوامل التي تؤثر على التفاوتات، وأفضل تحكم في العملية لتحقيق تفاوت محكم في قولبة الحقن. بدءًا من التصميم واختيار المواد وحتى مراقبة العمليات وضمان الجودة، يتم شرح كل شيء أدناه. لذلك، مواصلة القراءة واكتشاف كل جانب.

ما هي التسامح حقن صب؟

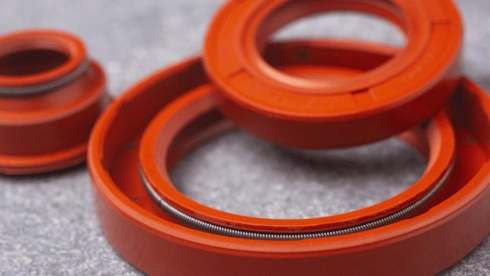

منتجات حقن صب

تشير تفاوتات القولبة بالحقن إلى الحدود المقبولة التي يمكن من خلالها تغيير أبعاد الجزء المصبوب مع الحفاظ على وظيفته وملاءمته.

يتراوح التسامح النموذجي في قولبة الحقن من ±0.1 مم إلى ±0.5 مم للمواد ذات الأغراض العامة مثل عضلات المعده or البولي ايثيلين. ولكن هذا التسامح يمكن أن يكون أكثر مرونة أو إحكامًا بناءً على مواصفات الجزء والمواد.

تعد التفاوتات مهمة جدًا في عملية قولبة الحقن لأن الانحرافات البسيطة يمكن أن تؤدي إلى مشكلات وظيفية أو مشكلات في التجميع أو عيوب تجميلية. على سبيل المثال، إذا تم تصميم جزأين ليتناسبا معًا، ولكن جزء واحد به فتحة غير دقيقة، فسيتسبب ذلك في حدوث أخطاء في التجميع.

من الصعب جدًا الحفاظ على تسامح شديد نظرًا لأن العوامل المختلفة تؤثر على التسامح.

أهمية التسامح في أجزاء صب الحقن

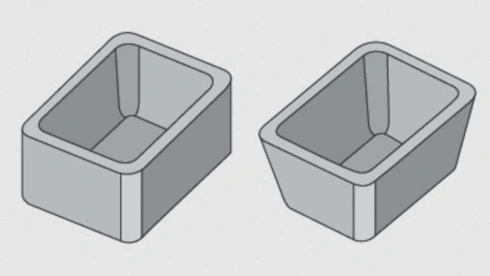

زاوية السحب لقولبة الحقن

التسامح في حقن صب يعد عنصرًا مهمًا جدًا لأنه له تأثير مباشر على ملاءمة المنتج ووظيفته وجودته الشاملة. يعطي المصنعون أهمية للتسامح أثناء العملية للأسباب التالية.

  1. الجودة: التسامح هو مقياس للجودة. تعتبر الأجزاء المنتجة على أساس التسامح المحدد ذات جودة عالية.
  2. الاتساق عبر الدفعات: يحدد مصممو المنتج الاتساق للمنتج لتحقيق الاتساق خلال عمليات الإنتاج المختلفة. ونتيجة لذلك، فإن الأجزاء المنتجة اليوم سوف تناسب الأجزاء التي يتم إنتاجها بعد شهر أو سنة.
  3. متطلبات وظيفية: متطلبات أداء بعض المجاملات تعتمد على أبعاد دقيقة. يتأكد التسامح من تلبية جميع متطلبات الأداء بشكل صحيح.
  4. الكمال صالح: يجب عادةً أن تتلاءم العديد من الأجزاء مع المكونات الأخرى. الآن، إذا كان الجزء فضفاضًا جدًا أو ضيقًا جدًا، فسيؤثر ذلك سلبًا على التجميع العام. عملية.
  5. الحد من النفايات: الغرض من تحديد نطاق التباين المقبول للأجزاء تقليل الهدر. لأنه عندما تتناسب الأجزاء معًا بشكل صحيح، فلن يتم رفضها. من ناحية أخرى، عندما لا تلبي الأجزاء متطلبات التسامح، سيتم رفضها. ونتيجة لذلك، تحتاج الشركة المصنعة إلى إنتاجها مرة أخرى، وسيؤدي ذلك إلى زيادة التكلفة المرتبطة بها.

العوامل التي تؤثر على تفاوتات القولبة بالحقن

أثناء عملية صب الحقن، يمكن أن تؤثر العديد من المتغيرات على التسامح. من الضروري أن يفهم المصنعون والمصممون جميع العوامل. فيما يلي العوامل التي تؤثر على تفاوتات قولبة الحقن:

خصائص المواد

كل مادة لها خصائص محددة يمكن أن تؤثر على مستوى التباين المقبول في جزء ما. فلنتعرف على ما هي هذه الخصائص:

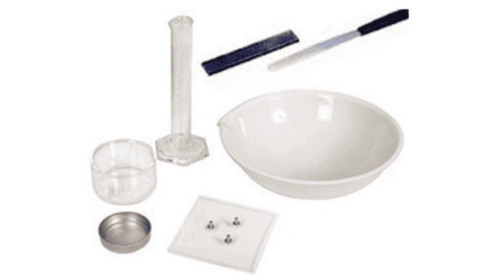

جهاز الحد من الانكماش
  • انكماش المواد: تختلف معدلات الانكماش من مادة إلى أخرى. يغير هذا المعدل الأبعاد النهائية للجزء.
  • الاستقرار الحراري: تستجيب المواد المختلفة بشكل مختلف للتقلبات الحرارية. إذا كانت المادة أكثر عرضة لتغير درجة الحرارة فإنها تسبب المزيد من التباين في أبعاد الأجزاء
  • اللزوجة: تؤثر لزوجة المادة على مدى جودة ملء المادة للقالب. لذا، فإن خاصية تدفق المواد هذه يمكن أن تؤثر على استقرار الأبعاد للأجزاء.

تصميم قوالب

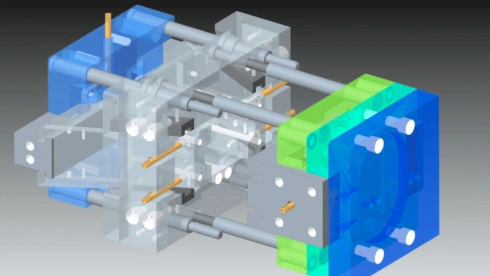

قالب حقن القالب

هناك عامل آخر يؤثر على قولبة الحقن وهو تصميم القالب.

  • التعقيد: يعد صنع قالب معقد ذو تسامح محكم أكثر صعوبة من تصميم قالب بسيط.
  • إن الشيء الذي يغير تفاوتات صب الحقن القياسية هو نوع وجودة المواد المستخدمة في تصنيع القوالب.
  • زاوية المشروع: هي الزاوية التي يتم بها إخراج الجزء. تعد زاوية المسودة جزءًا مهمًا جدًا من تصميم قولبة الحقن لأنها تؤثر على سهولة إزالة الجزء من القالب. من الضروري تحديد زوايا المسودة الصحيحة لتقليل التآكل.

معلمات الجهاز

معلمات الماكينة أيضًا تصنع أو تكسر أبعاد القالب. فيما يلي بعض المعلمات التي يجب مراعاتها.

  • سرعة الحقن وضغطه: يجب على الشركة المصنعة التحكم في سرعة وضغط الحقن لأنها يمكن أن تسبب تأثيرًا عميقًا على البعد النهائي.
  • وقت الدورة: يمكن أن تؤدي المدة التي تبقى فيها المادة لتبرد إلى تغيير معدلات الانكماش والأبعاد الإجمالية للجزء. انتبه إلى وقت عملية التبريد.
  • ضغط التثبيت: عندما يكون ضغط التثبيت غير صحيح، فإنه سيؤدي إلى توزيع غير متساوي للمواد. ونتيجة لذلك، لن تكون قادرًا على إنشاء قالب وفقًا لمستوى التسامح الدقيق لقولبة الحقن.

التحكم في تحسين العمليات

التحكم الأمثل

إن كيفية التحكم في عملية نمذجة الحقن الشاملة تؤثر أيضًا على التسامح. فيما يلي بعض العوامل المهمة التي يجب وضعها في الاعتبار أثناء المعالجة.

  • عندما تكون درجة حرارة المادة والعفن غير متناسقة، فسوف تحصل على أجزاء ذات أحجام متنوعة.
  • من المهم الاحتفاظ بعلامات تبويب كاملة على مستوى الرطوبة أثناء المعالجة لأن محتوى الرطوبة العالي غالبًا ما يؤدي إلى عدم استقرار الأبعاد والتزييف
  • عندما تكون المادة الخام الخاصة بك غير نقية، فإنها ستؤدي إلى حدوث تناقضات في الحجم والشكل.

اختيار المادة المثالية للتسامحات الضيقة

هل تريد الحفاظ على قدر أكبر من التسامح؟ إذا كانت الإجابة بنعم، فأنت بحاجة إلى اختيار مادة مثالية. وإليك كيف يمكنك القيام بذلك:

دراسة أوراق بيانات المواد

عندما تبحث عن مادة مثالية، تأكد من أنها تتمتع بالخصائص التالية:
اختر مادة ذات معدل انكماش منخفض وثابت. وبذلك يمكنك التحكم في الأبعاد النهائية بسهولة.

  • اختر مادة تظل مستقرة عند مستويات درجات الحرارة المختلفة.
  • اختر مادة ذات قوة شد وصلابة عالية لأنها تجعل عملية الحفاظ على الشكل والأبعاد أقل صعوبة بالنسبة لك.
  • قم دائمًا بدراسة أوراق بيانات المواد للحصول على صورة واضحة عن معدل الانكماش والثبات الحراري والخواص الميكانيكية.

ظروف المعالجة وتأثيرها

إليك كيفية تأثير درجة الحرارة والضغط وزمن الدورة بشكل كبير على تفاوتات الأجزاء المصبوبة بالحقن:

درجة الحرارة

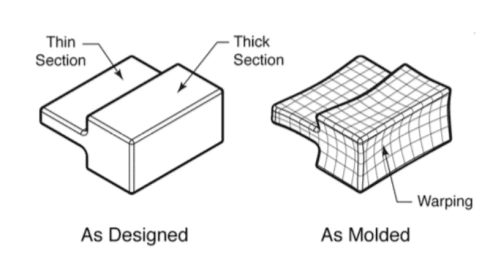

تؤثر الاختلافات في درجة حرارة القالب والذوبان على أبعاد الجزء. على سبيل المثال، عندما تكون المادة ساخنة جدًا أو باردة جدًا، فإنها لن تملأ القالب بشكل موحد. ماذا سيكون التأثير حينها؟ حسنًا، سيؤدي ذلك إلى تزييف وملء وعدم استقرار الأبعاد بشكل غير متناسق.

تؤثر درجة حرارة العفن على كيفية تبريد المواد عالية الجودة. عندما تكون درجة حرارة العفن مرتفعة، فإن ذلك سيقلل من الإجهاد الداخلي ولكنه قد يزيد من فرصة الدورة. ونتيجة لذلك، تزداد فرص تشوه المواد إلى حد كبير.

الضغط

يعد الضغط عاملاً مهمًا في معالجة القالب بشكل عام. يجب أن تكون حذرًا بشأن الضغط والحقن للحصول على بعض النتائج المثالية.

  • عندما يكون ضغط الحقن أكثر من اللازم، سوف تتسرب المواد الإضافية من القالب. على الجانب الآخر، يؤدي الضغط القليل جدًا إلى ملء القالب بشكل غير كامل.
  • يحتاج المصنع إلى الحفاظ على ضغط إمساك مناسب أيضًا لأنه
  • يؤثر الضغط غير الكافي سلبًا على دقة الأبعاد.

الوقت:

اضبط الوقت المناسب لقولبة الحقن الدقيقة

تحتاج إلى ضبط الوقت المناسب للتعبئة والتبريد والإخراج.

  • ملء الوقت: يشير إلى السرعة التي يتم بها ملء القالب. يؤدي الملء السريع إلى حدوث فراغ بينما يؤدي الملء البطيء إلى التبريد المبكر. لذا، من المهم اختيار وقت التعبئة المناسب.
  • وقت التبريد: هي المدة الزمنية التي يسمح فيها للمادة بأن تبرد في القالب. يعمل التبريد الزائد على زيادة الوقت والتكلفة بينما يؤدي التبريد غير الكافي إلى الاعوجاج. لذلك، من الجيد دائمًا اختيار وقت التبريد المناسب.
  • وقت الطرد: هو الوقت اللازم لإخراج الجزء من القالب. إذا قمت بإخراج الجزء بسرعة، فقد يتسبب ذلك في الانحناء. ومع ذلك، فإن القذف المتأخر يزيد من وقت الدورة. لذلك، من المهم اختيار وقت القذف المناسب لمنع التشوه.

تحقيق التفاوتات الأبعاد في صب الحقن

يريد كل مصنع تحقيق تفاوتات صب الحقن الأبعاد في قولبة الحقن. هنا تستطيع ان تعرف كيف تفعل ذلك.

مرحلة التصميم

يجب أن تعتمد عليه التصميم بمساعدة الحاسوب نماذج (CAD) لأنها ستساعدك على تحديد الأبعاد والتفاوتات بشكل واضح.

المبادئ التوجيهية لتصميم حقن صب نموذج CAD

ومن ناحية أخرى، يتيح برنامج المحاكاة لفريقك التنبؤ بكيفية تصرف المادة في القالب. تسهل عليك معلومات السلوك هذه تحديد المشكلات مبكرًا والعثور على حلول لها.

اختيار المواد

احرص دائمًا على قضاء بعض الوقت في اختيار المواد لأنه عندما يكون لديك مادة مثالية إلى جانبك، فإن ذلك سيخفض تكلفة المشروع. حاول اختيار المادة الصحيحة ذات معدل انكماش ثابت ومنخفض. لا تنس إجراء التجارب حيث أن المادة تساعدك في الحصول على نظرة ثاقبة لسلوك المادة في ظل ظروف مختلفة.

تزيين

اختر دائمًا مولات عالية الجودة لأنها تتيح لك الحفاظ على الدقة. بالإضافة إلى ذلك، فإن الأدوات المتميزة متينة. ستكون قادرًا على جني عائد استثمار مرتفع منهم لسنوات قادمة. من الضروري الحفاظ على أدوات القالب الموجودة لديك في حالة جيدة. تساعدك الصيانة الدورية للأداة على تجنب أي انحرافات مع مرور الوقت.

عوامل المعالجة

هل ترغب في تحقيق التسامح الأبعاد أثناء عملية صب الحقن؟ إذا كانت الإجابة بنعم، فقم بالتحكم في معلمات العملية مثل الضغط ودرجة الحرارة والدورة. هنا هو كيف

  • استخدم أجهزة استشعار درجة الحرارة لمراقبة درجة حرارة الذوبان والعفن والتحكم فيها.
  • استثمر في أجهزة استشعار الضغط حتى تتمكن من الحفاظ على الحقن المستمر والحفاظ على الضغط.
  • حاول العثور على الإعدادات المثالية من خلال تجربة أوقات الدورات المتنوعة.

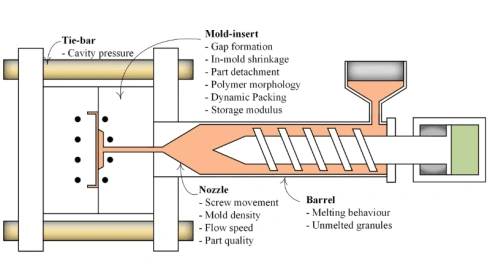

أجهزة استشعار بالموجات فوق الصوتية لمراقبة عملية صب حقن البلاستيك

تنفيذ ضوابط العملية المتكررة

ضوابط العملية هي بعض الأساليب التي تساعد الشركات المصنعة على معايرة المتغيرات التي تؤثر على جودة الجزء أثناء عملية صب حقن. تحتوي كل طريقة وعملية لتصنيع الأجزاء على بعض المتغيرات. من الضروري معايرتها لتقليل الانحراف. المتغيرات الشائعة هي درجة الحرارة، وزمن الانتظار، والضغط. فيما يلي ست طرق شائعة للتحكم في العمليات:

  1. تطوير إجراءات التشغيل الموحدة

إجراءات التشغيل القياسية (SOPs) سوف يقدمون دليلًا خطوة بخطوة لكل عملية قولبة بالحقن. يمكن لموظفيك التحقق من إجراءات التشغيل القياسية (SOP) للرجوع إليها عندما يحتاجون إليها.

  1. تكامل أجهزة الاستشعار

 تحتاج إلى دمج أجهزة الاستشعار في العملية الشاملة الخاصة بك لأنها تساعدك على مراقبة المعلمات الرئيسية مثل الضغط ودرجة الحرارة ووقت ركوب الدراجات. ستتمكن من الحصول على تعليقات في الوقت الفعلي وإجراء التعديلات وفقًا لذلك.

  1. برامج الأتمتة والتحكم في العمليات

إذا كنت ترغب في الحفاظ على الاتساق، فأنت بحاجة إلى استخدام برنامج التحكم في العمليات، والذي سيقوم بضبط المعلمات بناءً على بيانات المستشعر.

  1. نقاط تفتيش الجودة

تحتاج إلى إنشاء نقاط تفتيش آلية ويدوية في كل مرحلة من مراحل عملية صب الحقن تساعدك نقاط التفتيش هذه على الحفاظ على كفاءة العملية من حيث التكلفة

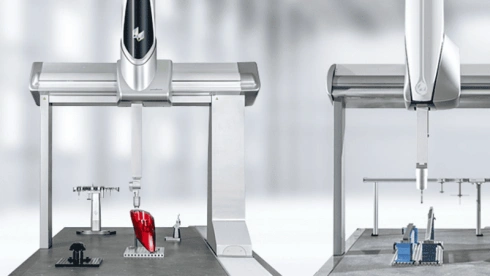

إدخال نقاط فحص الجودة الآلية واليدوية في المراحل الحرجة. استخدم تقنيات مثل الفحص البصري أو تنسيق آلات قياس (CMM) للقياسات عالية الدقة.

CMM لتحمل صب الحقن

وفي الختام

ليس هناك ما هو أفضل من إتقان فن الدقة في نمذجة الحقن. ألا تعتقد ذلك؟ لذا، إذا كنت ترغب في الاستمتاع بهذه المكافأة، فأنت بحاجة إلى إيلاء اهتمام دقيق للتصميم واختيار المواد ومعلمات العملية وضوابط العملية القابلة للتكرار.

من ناحية، يمكنك تحسين التسامح القياسي لقولبة الحقن، ومن ناحية أخرى، يمكنك تلبية معايير الصناعة أو حتى تجاوزها. إذا نجحت في التحسين، فيمكنك تقديم منتجات عالية الجودة وموثوقة، مما يتيح لك بدوره تعزيز إيراداتك وقاعدة عملائك من خلال الميزة التنافسية.
