Overmolding مقابل Insert Mould: ما هو الخيار الأفضل؟

يقدم إنتاج الأجزاء البلاستيكية العديد من خيارات تقنية فرق التشكيل. وهما خياران شعبيان. تؤدي الأساليب المختلفة إلى منتجات نهائية متميزة نظرًا لأن طرق الحقن تعتمد على تصميم وميزات عملية التشكيل بالإدراج.

جدول المحتويات

من خلال المقارنة بين القوالب الزائدة والقولبة المُدخلة، تتعمق هذه القطعة في نقاط القوة والضعف لكل منهما بالإضافة إلى سيناريوهات الاستخدام الخاصة بالقطاع.

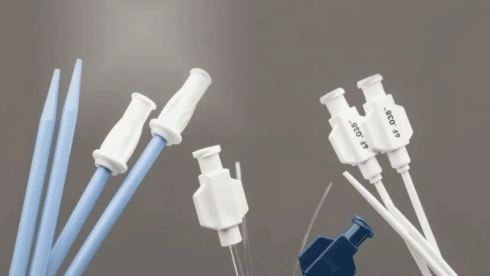

ما هو Overmolding؟

المبالغة

إنها عملية التصنيع. يتم تصنيع منتج واحد عن طريق القولبة التي تخلط مادتين أو أكثر. يتم وضع الركيزة، التي توجد عادةً في شكل بلاستيكي صلب، داخل قالب أثناء المعالجة. فوق الركيزة يتضمن صب مادة ثانية تكون عادة ناعمة أو أكثر مرونة قبل إنشاء المنتج النهائي بميزات إضافية أو مظهر محسن.

  • الإفراط في طلقتين: نوع من المبالغة. تتطلب إحدى العمليات حقنتين منفصلتين عن طريق آلة التشكيل بالحقن المصممة خصيصًا. باستخدام هذه المنهجية، يمكن إنشاء مكونات معقدة متعددة المواد، مثل مقبض فرشاة الأسنان ذو قبضة مريحة مقابل المقبض البلاستيكي ذو السدادات الناعمة والمركز الصلب.
  • الإفراط في الانتقاء والمكان: من خلال نهج آخر، من الممكن إجراء عملية الالتقاط والمكان. يتم إدخال الإدخالات المصبوبة مسبقًا في تجويف القالب من خلال الوسائل اليدوية أو الآلية أثناء هذه العملية. يأخذ التكامل عملية تصنيع مكونة من خطوتين من خلال الجمع بين مادتين في منتج نهائي واحد.

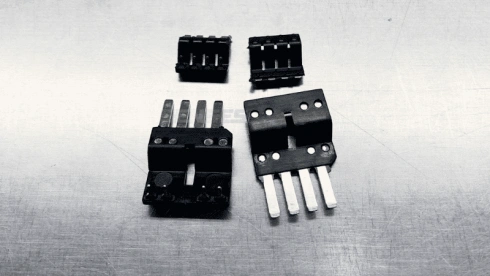

ما هو إدراج صب؟

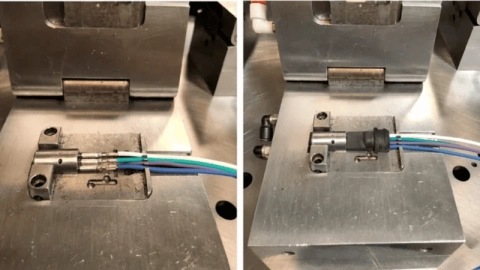

إدراج صب

عن طريق وضع المعدن المُشكل مسبقًا أو البلاستيك المنصهر داخل تجويف صب الإدراج، ومن ثم ملء المساحة عن طريق حقن البلاستيك المحيط. مع الحشو، يشكل البلاستيك والمواد المنصهرة بالفعل رابطة قوية، مما يوفر الأمان. من خلال إضافة إدراج البلاستيك المصهور المعدني، يمكن تحسين قوة أو وظيفة المكون.

Overmolding مقابل إدراج صب: ما هو الفرق؟

حقن صب يتم تصنيفها إلى ثلاثة أنواع: إدراج صب، الإفراط في القولبة، والقولبة مع إضافة مواد إضافية. في حين أن الإدخالات تدخل داخل قالب الحقن المزدوج قبل إدخال مادة الجص، فإن القالب الزائد يضيف مواد زائدة خارج القالب المزدوج للمكون الأساسي. تختلف كيفية تأثير هذا الاختلاف على قوة ومرونة التصميم ووظيفة الأجزاء المعدنية المصبوبة بالحقن المستخدمة في الإخراج النهائي.

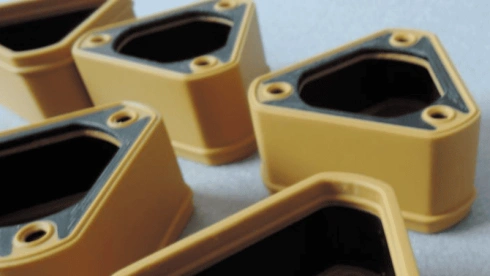

Overmolding مقابل إدراج صب

من الممكن صنع مقابض ناعمة أو مرنة باستخدام قولبة الإدخال والقولبة الزائدة، بالإضافة إلى بيئة العمل المحسنة والجماليات المحسنة. بالإضافة إلى ذلك، فإن القولبة بالحقن غير قادرة على مطابقة مستوى امتصاص الصدمات وتخفيف الاهتزاز الذي توفره المعالجة الآلية. بهدف تحسين أداء الأجزاء من خلال التصميم المُدخل بالمعدن، فإن القولبة الإضافية والقولبة الزائدة هي الحل الأمثل. تعد الموصلات وأجهزة الاستشعار والمحطات الطرفية أمثلة على المكونات. يتم استخدامه في كل من صناعات الإلكترونيات والسيارات.

تطبيقات صناعة القوالب الزائدة وإدراجها

نظرًا للإفراط في القولبة والإدراج، فإن كل طريقة لها استخدام محدد في مجموعة متنوعة من القطاعات. توجد إمكانيات للمصممين والمهندسين لتحسين وظائف المنتج ومظهره وطول عمره من خلال هذه الأساليب.

صناعي

يلعب كل من الإفراط في صب الكريات البلاستيكية والقولبة المعدنية أدوارًا رئيسية في تصنيع الأدوات والمقابض والقبضة والمكونات لهذه الصناعة. تنبع مزايا الراحة وبيئة العمل من الإفراط في القولبة؛ من خلال صب الحشو، يتم تعزيز القوة والتوصيل من خلال مزيج سلس من العناصر البلاستيكية والمعدنية.

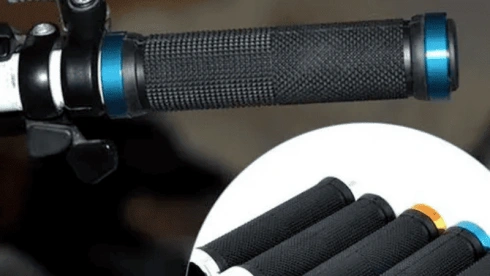

قبضة مقبض

الطب والرعاية الصحية

هذه القوالب مطلوبة للمعدات الطبية. يمكن أن ينتج عن النعومة أو الثبات المحسن أجهزة الإفراط. من خلال الجمع بين المكونات المعدنية أو أجهزة الاستشعار أثناء طبقات المواد المتعددة في عملية التصنيع، يضيف قالب الحقن القوة والمتانة إلى المعدات الطبية.

الإلكترونيات

يتمتع كل من قولبة الإدخال والقولبة الزائدة معًا، والقولبة الإضافية والقولبة الزائدة بمزايا تعود بالنفع على صناعة الإلكترونيات. لتحسين متانة الهيكل وجمالياته، يعد الإفراط في القولبة أمرًا ضروريًا؛ وفي الوقت نفسه، يضمن قالب الإدخال روابط يمكن الاعتماد عليها عبر المكونات المضافة.

الاستهلاكية والترفيهية

عند إنتاج المقابض، والمقابض، والسلع المميزة، كثيرًا ما يتم استخدام القوالب المُدخلة بدلاً من القوالب الزائدة في الصناعات الاستهلاكية والترفيهية. بدلاً من ذلك، اختر قالب الإدخال الذي يُستخدم لتحسين المتانة والأداء في مجموعة متنوعة من المنتجات، مثل الأدوات الكهربائية، والعتاد الرياضي، وألعاب اللعب.

السيطرة

قطاع المعدات الثقيلة

تتضمن استراتيجيات الإفراط في القولبة الإفراط في القولبة المباشرة، وإدخال تنوع في صب الأجزاء المقولبة، والإفراط في القولبة باستخدام الإدخالات. يستفيد تصميم المكونات الداخلية والخارجية من القوالب الزائدة من حيث بيئة العمل والجماليات. من خلال تضمين المكونات المعدنية مثل التوصيلات والمفاتيح وأجهزة الاستشعار، من ناحية أخرى، يوفر قالب الأجزاء المصبوبة طريقة بديلة لتعزيز أداء المكونات وموثوقيتها.

التصميم من أجل Overmolding وInsert Moulding: النصائح وأفضل الممارسات

باستخدام طرق القولبة بالحقن هذه، يمكن دمج مكونات متعددة في جزء واحد، مما يوفر المزيد من الجماليات والوظائف والقدرة على التحمل. فيما يلي بعض النصائح حول الأدوات اليدوية وأفضل الممارسات التي يجب مراعاتها عند تصميم القالب ثنائي اللقطة:

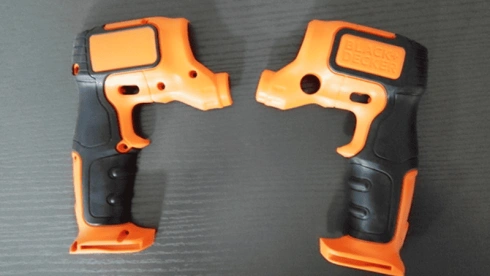

Overmolding وإدراج صب: نصائح وأفضل الممارسات

التعاون المبكر مع الشركات المصنعة

تؤدي المشاركة المبكرة لمصنع قوالب الحقن إلى عمليات إنتاج أكثر كفاءة وفعالية من حيث التكلفة. حدد الصعوبات المحتملة، وخبراتهم القوية، واتصالاتهم القابلة لإعادة الاستخدام التي يمكنهم مساعدتك فيها. يتطلب ضمان الاتساق عبر مختلف الشركات المصنعة للأجزاء المصبوبة بالحقن التنسيق، مما يساعدك أيضًا على البقاء ضمن قدراتها وقيودها.

اختيار المواد

يجب مراعاة التوافق مع العملية عند اختيار المواد. يجب أن يكون هناك رابط ميكانيكي قوي بين المادة الأساسية وأي شيء آخر سيتم حقنه. اعثر على المزيج الأمثل من المواد مع مدخلات من خبير التصنيع لديك.

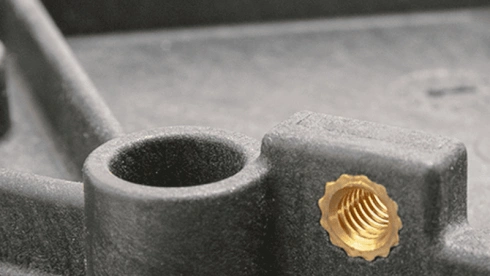

هندسة المكونات والتنسيب

الإفراط في صب مركب اللدائن الحرارية

للإفراط في القولبة:

  • تم تصنيعه ليتم إخراجه بسهولة من عملية التشكيل الزائد، ويجب أن يتمتع المكون الرئيسي (القاعدة) بزوايا سحب كافية.
  • بين القاعدة والمواد البلاستيكية المقولبة، انتبه جيدًا للواجهة. يتم إعاقة بساطة العملية بسبب عوامل التصميم مثل القطع السفلية.
  • لتجنب تشويه الأجزاء عند التبريد، ضع في اعتبارك معدلات انكماش المواد أولاً.

لإدراج صب:

  • يتطلب إرفاقها بجزء الأجزاء المصبوبة بالحقن تصميم مكونات ذات فتحات سفلية أو مخرشات أو أخاديد.
  • يجب أن يكون موضع الإدخال دقيقًا لتحديد الموضع الصحيح أثناء صب حقن الإدخال نفسه.
  • يجب أن يكون التباعد بين الإدخالات صحيحًا لتجنب حدوث أي انقطاع أثناء الإدراج.

التسامح والتخليص

يجب أن تحتوي الإدخالات الملولبة للمكونات على مناطق واجهة محددة جيدًا مع معلمات التسامح والتخليص. يضمن التوافق المحكم بين المادة القابلة للطرق والأساس أو بين المواد البلاستيكية المنصهرة للمدخلات اتصالاً قويًا دون أي حركة أو مساحة غير مرغوب فيها.

تشطيب السطح والملمس

Overmolding وإدراج صب

يجب أن يؤخذ في الاعتبار معًا تشطيب السطح وملمس القاعدة بالإضافة إلى اللون المكمل أو المتباين للمادة البلاستيكية المصبوبة بشكل زائد. يعد التواصل الواضح مع الشركة المصنعة فيما يتعلق بالملمس أو المظهر المطلوب أمرًا بالغ الأهمية عند إشراك خدمات التصنيع الأخرى في الإفراط في القولبة.

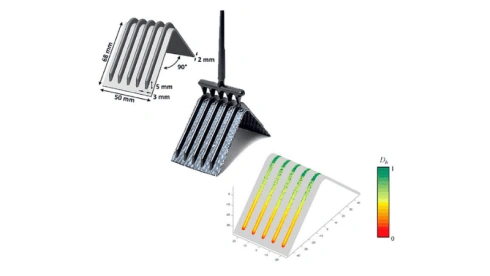

مواقع البوابة وتحليل التدفق

تحديد المواقع الأكثر فعالية بالتعاون مع شريك الإنتاج الخاص بك. حدد مشكلات الجودة المحتملة مثل مصائد الهواء أو تدفقات المواد غير الكافية من خلال تحليل تدفق المواد، مما تسمح به هذه الأدوات.

اتجاه الجزء

يجب النظر في كيفية تناسب دورك مع الصورة الأكبر لعملية التشكيل بالحقن المزدوج بأكملها، حتى تتمكن من تبسيط الأمور. يؤدي تدفق المواد بشكل أفضل إلى الحفاظ على الاتجاه الصحيح للأجزاء البلاستيكية.

النماذج والاختبار

يعد إنشاء النموذج الأولي أو اختباره على نطاق صغير قبل إنتاج قالب مزدوج معقد الإنتاج على نطاق واسع أمرًا أساسيًا. يتيح تحديد ومعالجة أي تعديلات ضرورية تحسين كلتا العمليتين.

إيجابيات وسلبيات الإفراط في القوالب مقابل إدراج القوالب

خياران لقولبة الحقن، مع إيجابيات وسلبيات. إن معرفة إيجابيات وسلبيات العملية المكونة من خطوتين تجعل من السهل تحديد الطريقة المثالية التي تتضمن القولبة بالحقن لمشروعك الفريد. دعونا نقارن العمليتين المذكورتين أعلاه:

المبالغة

المنتجات الزائدة

الايجابيات:

  1. جماليات محسنة: من خلال عملية التشكيل الزائد، تكتسب المنتجات مكونًا مرئيًا جذابًا وبيئة عمل محسنة من خلال مزج المواد والألوان والأنسجة المختلفة داخل مكون واحد.
  2. تحسين الختم: تنتج مقاومة الرطوبة والغبار والمواد الأخرى عن الإفراط في القولبة. البيئات القاسية توفر قيمة لذلك.
  3. انخفاض الجمعية: يؤدي تقليل الحاجة إلى خطوات تجميع إضافية من خلال عملية التشكيل الزائد إلى توفير التكاليف وإنتاج أسرع.
  4. مرونة التصميم: تسمح مرونة التصميم بالإفراط في إنشاء أشكال وتفاصيل فريدة من نوعها ومتطورة.
  5. تقليل نفايات المواد: تعد الكفاءة أمرًا أساسيًا عندما يتعلق الأمر بالإفراط في القولبة، وذلك بفضل عملية القولبة بالحقن التي تقلل من النفايات عن طريق زيادة المواد إلى الحد الأقصى.

سلبيات:
تتبع بعض السلبيات عندما يتعلق الأمر بالإفراط في القولبة.

  1. الأدوات المعقدة: قد يكون لقولبة الحقن القياسية تكاليف إعداد أولية أعلى من الأدوات الأكثر تعقيدًا وتكلفة.
  2. أوقات الدورة الأطول: مع أوقات التبريد الأطول وعمليات المواد المتعددة المتضمنة في الأجزاء المصبوبة بالحقن، فإن وقت الدورة. وقد تتأثر كفاءة الإنتاج نتيجة لذلك.
  3. توافق المواد المحدود: يعد توافق المواد أمرًا بالغ الأهمية لعمليات overmolding الناجحة.

إدراج صب

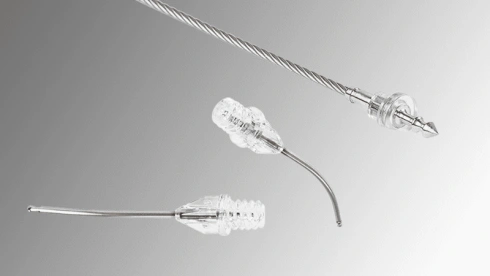

إدراج منتجات صب

الايجابيات:

إدراج صب لديه العديد من الخصائص الإيجابية والمفيدة بما في ذلك:

  1. القوة والمتانة: الروابط القوية بين المكونات والبيئة البلاستيكية تخلق أجزاء تظهر صفات ميكانيكية رائعة.
  2. فعالية التكلفة: ومن خلال خفض رسوم التخلص من النفايات وتبسيط عمليات التصنيع، تصبح معدلات الإنتاج المرتفعة في المتناول.
  3. دقة التصميم: من خلال التحكم الدقيق في موضع الإدخال، يعمل هذا الأسلوب بشكل جيد مع المكونات التي تتميز بوظيفة معينة أو سمات مدمجة.
  4. توافق المواد المتنوعة: تعتبر المكونات البلاستيكية والمعدنية والإلكترونية بعض الأمثلة على العناصر المستخدمة في القولبة من خلال الإدراج.

سلبيات:
على الرغم من المزايا التي يقدمها، فإن استخدام صب الإدراج يحمل تداعيات غير متوقعة. ويشمل:

  1. تعقيد التجميع: يجب أن يكون التخطيط وتعديل الأدوات دقيقين لضمان وضع الإدخال الصحيح والالتصاق خلال عملية التصميم.
  2. خيارات جمالية محدودة: عندما يتعلق الأمر بالألوان والأنسجة، فإن القوالب الزائدة توفر مرونة جمالية أكبر مما توفره.
  3. ارتفاع تكاليف الأدوات الأولية: تتميز قوالب الحقن القياسية بتكاليف أدوات أولية أعلى مقارنة بكونها فعالة من حيث التكلفة بالنسبة للإنتاج بكميات كبيرة.
  4. توافق المواد: يعد التوافق بين مادة الإدخال والبلاستيك المحيط أمرًا بالغ الأهمية لمنع مشكلات الترابط المستقبلية.

وفي الختام

في الختام، فإن الإفراط في القولبة والقولبة الإضافية لهما قيمة كبيرة لأنها تساعد في أساليب الإنتاج الصناعي. بفضل تقنيات التصنيع المتعددة، التي تقدم كل منها مزايا واستخدامات متميزة، يمكن للشركات تصنيع أجزاء ومكونات بلاستيكية ومعدنية عملية وجذابة بصريًا. يوفر أسلوبان للتصنيع حلولاً متطورة - الإفراط في القولبة والإدراج.
