دعونا نكشف عن دليل شامل حول إنتاج النماذج الأولية لـ حقن صبسيساعدك هذا على فهم غرض وأنواع النماذج الأولية، بينما يمكنك التعمق في عملية تصميم الأجزاء الكاملة واختيار المواد.
سواء كنت صانع قوالب حقن أو مصمم أو متخصص في المنتجات، فإن هذا الدليل سوف يقدم لك أكبر قدر من المعلومات حول عالم إنتاج النماذج الأولية المثير للاهتمام حقن القالب النموذجي. هيا نبدأ!
ما هي النماذج الأولية لقولبة الحقن؟
إنها تقوم بإنشاء نسخة أولية لجزء من المنتج من خلال استخدام تقنية القولبة بالحقن. حقن صب هي عملية تصنيع يتم خلالها يتم حقن المادة المنصهرة في تجويف القالبتبرد هذه المادة وتتصلب لتأخذ الشكل المطلوب للقالب. الخطوة التالية هي إزالة الجزء البلاستيكي من القالب.
الغرض من النماذج الأولية
قد تتساءل عن سبب ضرورة إنشاء عينة من المنتج قبل إنتاج أي قطعة أو منتج. إليك بعض الأسباب الرئيسية:
- الاختبار والتحقق من صحة
إنه يسمح لك باختبار المنتج والتحقق من صحته التصميم والوظيفة والملمس وإمكانية التصنيع. أثناء الاختبار، إذا تمكن المصنعون من العثور على بعض عيوب التصميم أو عيوب صب الحقن، ثم يمكنهم تصحيحها قبل الدخول في الإنتاج على نطاق واسع.
- اختبار المواد
الغرض الآخر هو اختبار السلوك وسلوكه في ظروف مختلفة. يحتاج المصنّعون دائمًا إلى مساعدة لاختيار مادة مناسبة للمنتج النهائي. ولحسن الحظ، تساعدهم النماذج الأولية على ذلك. اختر مواد أخرى كعينة ومن ثم اختبار خصائصها.
يمكنهم بسهولة إيجاد المادة الأنسب للمنتج النهائي من خلال مقارنة نماذج ومواد مختلفة. يتيح ذلك اختبار مواد أخرى وسلوكياتها في ظروف مختلفة. هذا يساعد في اختيار المادة الأكثر ملاءمة للمنتج النهائي.
- كفاءة التكلفة والوقت
يمكنك وفر وقتك وأموالك عن طريق إنتاج النماذج الأولية. إذا كنت بحاجة إلى إجراء أي تعديلات على التصميم، يمكنك القيام بذلك مُبكرًا. إذا لم تُنشئ عينة، فقد تُنفق المزيد من المال لاحقًا إذا لزم الأمر استخدام قالب حقن أو تعديلات على التصميم.
- اختبار السوق
قبل إطلاق أي منتج على نطاق واسع، يُعدّ إنشاء عينات جديدة للمنتج فكرة جيدة دائمًا. فهي تتيح لك اختبار السوق وتقييم الاهتمامات من العملاء المحتملين وأصحاب المصلحة.
أنواع النماذج الأولية
فيما يلي أربعة أنواع شائعة:
- مفهوم وتصميم المنتج: عندما تريد تقييم التصميم المفاهيمي والجمالي لمنتج ما، عليك إنشاء نموذج أولي. أنها تسمح لك بالتحقق من المظهر الجسدي ومظهر التصميم.
- الأداء الوظيفي: يمكنك إنشاء هذا النوع لاختبار وظيفة المنتج في ظروف العالم الحقيقي. يصنعها المصنعون بالمواد التي يريدونها للمنتج الرئيسي. الهدف النهائي هو اختبار قوة ومتانة ووظيفة جزء أو منتج.
- العرض: أنت تستخدم مواد عالية الجودة عندما تحتاج إلى استخدام نموذج منتج للعرض أو التسويق أو عروض المستثمرين. والغرض من ذلك هو جعل المنتج جذابًا للغاية للعرض.
- مرحلة ما قبل الإنتاج: يتم إنشاء هذا النوع قبل الإنتاج بكميات كبيرة. الغرض من هذا النموذج الأولي هو الاختبار والتحقق من الصحة.
الأنواع القائمة على التقنية
هناك نوعان شائعان من النمذجة الأولية القائمة على التقنيات. الأول هو نموذج الطباعة ثلاثية الأبعاد، والثاني هو نموذج القالب بالحقن. دعونا نستعرض تفاصيل كل نوع على حدة.
الطباعة 3D
إنه منتج نموذجي تم إنشاؤه باستخدام أ الطباعة 3D عملية الإنتاج. خلال هذه العملية، يتم بناء العينات طبقة تلو الأخرى باستخدام نموذج رقمي باستخدام قوالب مطبوعة ثلاثية الأبعاد.
فيما يلي بعض الفوائد الرئيسية:
- من الصعب جدًا إنتاج أشكال معقدة مفصلة من خلال طرق التصنيع التقليدية؛ الطباعة 3D أو يتم استخدام عملية التصنيع الإضافي لتصنيع عينة.
- يمكنك إنتاج عينات ثلاثية الأبعاد بسرعة من خلال هذه الطريقة. تبدو هذه فكرة جيدة عندما تريد توفير الوقت في الإنتاج.
- لا توجد تكلفة إعداد أو أدوات، وهي تقنية مثالية لإنتاج كميات صغيرة بتكلفة معقولة.
سلبيات
- لا يمكنك اختبار القوة والخصائص الحرارية للأجزاء المطبوعة ثلاثية الأبعاد.
- إنها ليست تقنية نماذج أولية فعالة من حيث التكلفة بسبب بطء سرعة الإنتاج وارتفاع تكلفة المواد.
- لا يمكنك تحقيق تشطيب سطحي دقيق باستخدام الأجزاء المطبوعة ثلاثية الأبعاد.
عينة مصبوبة بالحقن
إنها طريقة تقليدية لإنتاج كميات كبيرة من المنتجات والنماذج الأولية. تحقن هذه الطريقة مادة منصهرة في تجويف القالب، حيث يبرد ويتصلب لتشكيل نموذج أولي.
الايجابيات
هنا هي الفوائد الرئيسية:
- إنها التقنية الأكثر فعالية لاختبار القوة والخصائص الحرارية.
- هذه التقنية فعالة من حيث التكلفة للغاية بالنسبة للكميات الكبيرة.
- يمكنك إنتاج عينات عالية الجودة مع استثنائية صقل الأسطح وتفاصيل دقيقة مع قولبة الحقن. لن تكون هناك حاجة إلى نطاق واسع المعالجة البعدية.
سلبيات
وهنا بعض نقائص من النماذج الأولية:
- يجب عليك إنفاق المزيد من المال أولاً، حيث يتطلب الأمر منك إنشاء قوالب.
- من المستحيل أو من الصعب إلى حد ما إنشاء عينات من التصاميم المعقدة من خلالها.
- إن مدة التنفيذ لعملية حقن القالب أطول من الطباعة ثلاثية الأبعاد لأنك تحتاج إلى الوقت لإنشاء القالب والأدوات.
حقن مصبوب مقابل أجزاء الطباعة ثلاثية الأبعاد
| البعد | نموذج أولي مطبوع ثلاثي الأبعاد | النموذج الأولي المصبوب بالحقن |
|---|---|---|
| عملية التصنيع | إنها عملية إضافية، حيث يتم بناء النماذج الأولية طبقة تلو الأخرى | إنها عملية طرحية، باستخدام قالب. |
| مرونة التصميم | يمكن أن تؤدي درجات الحرارة المرتفعة إلى إنتاج أشكال هندسية معقدة | محدودة بقيود تصميم القالب |
| سرعة | إنتاج سريع لكميات صغيرة | في البداية، يكون الأمر بطيئًا بسبب تحضير القالب. لكن لاحقًا، يصبح أسرع للإنتاج الكبير. |
| تكلفة الإنتاج منخفض الحجم | أكثر تكلفة فعالة | أقل فعالية من حيث التكلفة لإنشاء القالب |
| خصائص المواد | عموما أضعف من صب الحقن | أقوى وأكثر اتساقا |
| الانتهاء من السطح | يمكن أن تؤدي درجات الحرارة المرتفعة إلى إنتاج أشكال هندسية معقدة | تشطيب سطحي عالي الجودة، لا يتطلب معالجة لاحقة |
| تكلفة الإنتاج منخفض الحجم | أقل فعالية من حيث التكلفة | أكثر تكلفة فعالة |
خذ الخطوة الأولى:
طلب للاستفسار
الجودة تلبي القدرة على تحمل التكاليف. استفسر الآن عن منتجات عالية الجودة بكميات منخفضة.
ما الذي يجعل النماذج الأولية حيوية؟
فيما يلي بعض الأسباب التي تجعل إنشاء النماذج الأولية أمرًا ضروريًا قبل الالتزام بالإنتاج الموسع.
1. التحقق من صحة المفهوم وتحسينه
يمكن للمصممين وأصحاب المصلحة تصور المنتجات من خلال النماذج الأوليةإنه يسمح للمصممين بإجراء تغييرات حيوية وضبط التصميم قبل تصنيع المنتج النهائي.
2. اختبار الوظائف
إنهم يجعلون الأمر بسيطًا بالنسبة لك اختبار وظائف المنتجإذا وجدتَ أي عيوب وظيفية، يمكنكَ إجراء تعديلات فورية. هذا يُجنّبكَ تكاليفَ التعديلات بعد الإنتاج.
3. تعليقات المستخدم
النمذجة الأولية ضرورية للبقاء المنتجات الجديدة في السوق. يمكنك تقييم إمكانات السوق واستخلاص فهم أعمق من خلال آراء المستهلكين قبل البدء بالإنتاج على نطاق واسع.
4. تقليل التكاليف والمخاطر
يساعد النمذجة الأولية الشركات المصنعة على تحديد معالجة المخاطر والعيوب في مراحل التطوير المبكرة، يُقلل ذلك من الأخطاء المُكلفة وإعادة التصميم. كما يُتيح لك إدارة مواردك بكفاءة من خلال اتخاذ قرار مُستنير باختيار المادة المناسبة للقطعة أو المنتج.
5. مشاركة أصحاب المصلحة وتمويلهم
إنه أهم شيء يجب امتلاكه لتأمين التمويل من أصحاب المصلحة. يمكن للمستثمرين التحقق من الإمكانات والجدوى للمنتج من خلال منتجات العينة.
6. الامتثال التنظيمي وإصدار الشهادات
في كثير من الأحيان، تحتاج إلى عينات من المنتجات أغراض الاختبار والشهادةلا يمكن للسلطات التنظيمية مراجعة المنتج وإصدار الشهادة إلا عندما يتوافق مع معايير الصناعة أو المتطلبات التنظيمية.
تصميم نماذج أولية للقولبة بالحقن
ها هو عملية خطوة بخطوة تصميم النماذج الأولية لعملية حقن القوالب.

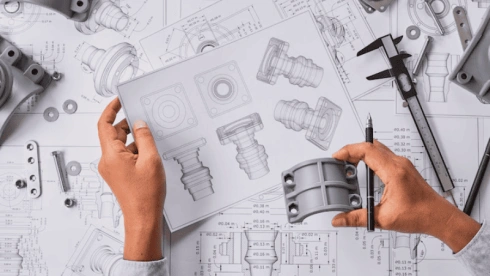

الخطوة 1: إعداد تصميم المنتج
في الخطوة الأولى، يتم تصميم المنتج البلاستيكي. يجب أن يكون التصميم قابلاً للتنفيذ. عادةً، يُنشئ خبراء البلاستيك أو خبراء النماذج الأولية ثلاثية الأبعاد التصميم مع مراعاة سمك الجدار المناسب. يجب عليك العمل مع خبراء التصميم أو الاستفادة القصوى من برامج التصميم بمساعدة الكمبيوتر (CAD) لصياغة مفهوم تصميم قابل للتنفيذ.
الخطوة الثانية: هندسة المنتجات
بمجرد أن يجتاز التصميم الوظيفة المعايير ويعتبر قابلا للتنفيذيتم إرساله إلى مرحلة هندسة الإنتاج. هناك يتم اختيار المواد للنموذج الأولي، ويراقب الخبراء صب حقن البلاستيك عملية بحيث إذا كانت هناك حاجة إلى أي تعديلات، يمكنهم التعامل معها بسهولة.
عادة، قالب فولاذي يتم استخدامه في خدمات النماذج الأولية البلاستيكية، ويتم استخدام مادة مدببة حتى يمكن إخراجها بسرعة.

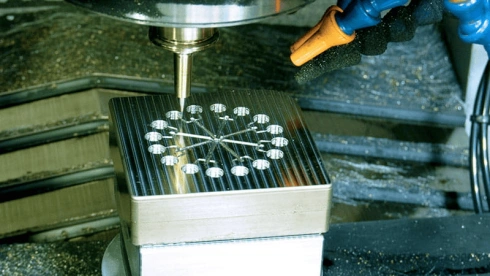

الخطوة 3: إنشاء القالب أو الطباعة ثلاثية الأبعاد
إذا كان لديك تصميم معقد، يمكنك التعامل معه باستخدام الطباعة ثلاثية الأبعاد دون إنشاء قالبومع ذلك، يتم استخدام الألواح البلاستيكية في عملية حقن البلاستيك.
إذا كان التصميم ذو هندسة معقدة، فستحتاج إلى أداة فولاذية جديدة لأن القالب سيحتاج إلى أكثر من نصفين. يمكن صنع قالب النموذج الأولي من: فولاذ أكثر ليونة من عملية حقن القالب العادية لأن هذه المادة سيكون من الأسهل نحتها.
قالب اختبار معقد ومكلف نسبيًا تُستخدم في المنتجات البلاستيكية البسيطة والصغيرة. وقد سهّل التقدم التكنولوجي عملية إنتاج النماذج الأولية البلاستيكية.
بفضل تحليل تدفق القالب، يمكنك بسهولة رؤية تدفق المواد البلاستيكية إلى القالب، ولم يعد الأمر يمثل تحديًا بعد الآن تحديد مواقع البوابة. أصبح من السهل التحقق من مصائد الغاز والمناطق التي لن يتم ملؤها بالمواد.
الخطوة 4: الاستفادة من آلة حقن القالب
بمجرد أن يصبح القالب جاهزًا، سيتم وضعه في آلة قولبة الحقن، والتي يتم حقنها بعد ذلك بمادة بلاستيكية.
يُحقن البلاستيك المنصهر في القالب ويُبرّد بواسطة أنابيب المياه. بعد انتهاء عملية التبريد، يُخفّف ضغط المشبك. ينفتح القالب، ويمكنك الحصول على... التصميم البلاستيكي في شكل مادي.
خذ الخطوة الأولى:
طلب للاستفسار
الجودة تلبي القدرة على تحمل التكاليف. استفسر الآن عن منتجات عالية الجودة بكميات منخفضة.
مواد لإنتاج النموذج الأولي
فيما يلي المواد الشائعة المستخدمة:
أنواع مختلفة من البلاستيك
يُعد البلاستيك السلعي خيارًا رخيصًا عندما يكون التصميم الخاص بك في المراحل الأولية، ويجب عليك إنشاء عينة. لكن عيبها الرئيسي هو أنها ستكون لها خصائص مختلفة عن المواد التي تنوي إنتاجها بكميات كبيرة.
تكلف هندسة البلاستيك أكثر من البوليمرات، ولكنها خيار جيد لصنع عينات الأجهزة الطبية. من شأنه أن يساعد في استخدام تقنية القولبة بالحقن لإنشاء عينات لفحص المادة الأولى. بوليفينيل سلفون يعد PPSU خيارًا ماديًا فعالاً من حيث التكلفة لإنتاج الأنواع الوظيفية.
على الرغم من أنه يمكنك استخدام مواد بلاستيكية هندسية وإنشاء نموذج أولي باستخدام الطباعة ثلاثية الأبعاد، تذكر أن هذه العينة ستكون أقوى من تلك التي تم إنشاؤها باستخدام تقنية القولبة بالحقن.
| البعد | بلاستيك سلعة | هندسة البلاستيك |
|---|---|---|
| خصائص ميكانيكية | قوة أعلى، وصلابة، ومقاومة للحرارة. مثالية لتطبيق الضغط المنخفض | قوة وصلابة ومقاومة أقل للحرارة. مثالية للتطبيقات الشاقة. |
| التكلفة | فعالة من حيث التكلفة، ومناسبة للنماذج الأولية الصديقة للميزانية | باهظة الثمن بسبب التركيبات المتخصصة |
| مقاومة كيميائية | مقاومة كيميائية محدودة، وأكثر عرضة للتدهور بسبب المواد الكيميائية والمذيبات | مقاومة عالية للمواد الكيميائية، مناسبة للبيئات القاسية |
| الخصائص الحرارية | نقاط انصهار منخفضة، غير مناسبة للتطبيقات ذات درجات الحرارة العالية | نقاط انصهار أعلى، مثالية لتطبيقات درجات الحرارة العالية |

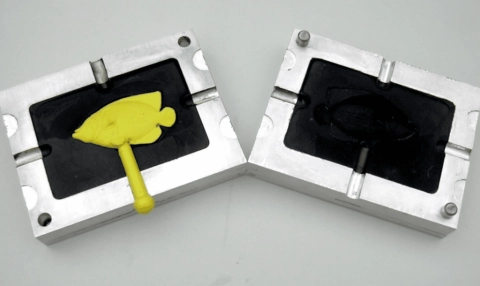

الصلب والألومنيوم
يمكن إنشاء قالب النموذج الأولي باستخدام الفولاذ أو الألومنيوم. هناك العديد من الدرجات المختلفة لكلا المادتين:
| البعد | الامونيوم | فولاذ ناعم وشبه صلب |
|---|---|---|
| الوزن | خفيف الوزن، 1/3 من وزن الفولاذ | ناعمة وسهلة الآلة |
| قوة | منخفض | قوة شد عالية خاصة في الأصناف شبه المتصلبة |
| التشغيل في الماكينات | ناعمة وسهلة الماكينة | من الصعب، من الصعب آلة |
| المقاومة للتآكل | مقاومة التآكل الطبيعية دون معالجة السطح | مقاومة أقل للتآكل والطلاءات والعلاجات للحماية |
| التكلفة | أقل تكلفة، وفعالة من حيث التكلفة للتطبيقات خفيفة الوزن | مقاومة أقل للتآكل والطلاءات والعلاجات للحماية |
- الامونيوم: إذا كنت تريد إنفاق مبلغ أقل، فإن الألومنيوم هو الخيار الصحيح. يمكنك استخدام هذه المادة عندما تكون ضيقة التسامح ليست مطلوبة في مشروع صب الحقن.
- لينة و نصف-تصلب يتطلب هيكل الفولاذ تحمّلات دقيقة؛ يمكنك تشغيل قوالب الفولاذ وإنتاج قطع ذات تحمّلات عالية، مثل ± 0.001 بوصة. يُفضّل استخدام الفولاذ اللين وشبه المقسّى لعينات المنتجات، حيث يُمكن للخبراء صنع قالب من هذه المادة في أقل من أسبوعين. على الرغم من أنك ستنفق ضعف المبلغ على الفولاذ شبه المقسّى، إلا أنه يستحق العناء عند الحاجة إلى حقن قطع مصبوبة ذات تحمّلات دقيقة.
- معدن صلب: يعد استخدام الفولاذ المقسى دائمًا فكرة جيدة إذا كنت بحاجة إلى تفاوتات صارمة في النماذج الأولية للتطبيقات الفضائية أو الطبية أو غيرها من التطبيقات الصعبة.
| البعد | قوالب الألمنيوم | قوالب الصلب المتصلبة |
|---|---|---|
| المتانة والعمر | أسهل في التصنيع، مما يسمح لك بإنتاج القوالب بسرعة وبتكلفة أكثر فعالية | متانة عالية، عمر افتراضي طويل. مثالي للإنتاج واسع النطاق. |
| التشغيل في الماكينات | أقل تكلفة وأكثر فعالية من حيث التكلفة للإنتاج بكميات صغيرة والنماذج الأولية | أكثر صرامة في الماكينة، وتتطلب المزيد من الوقت والتكلفة لإعداد القالب |
| نقل الحرارة | موصلية حرارية ممتازة، ووقت تبريد أسرع، ووقت دورة أسرع. | انخفاض الموصلية الحرارية، ووقت التبريد أبطأ، ووقت دورة أعلى. |
| التكلفة | مرتفعة بسبب تكاليف التصنيع والمواد. فعّالة من حيث التكلفة للإنتاج بكميات كبيرة بفضل عامل المتانة. | مرتفعة بسبب تكاليف التصنيع والمواد. فعّالة من حيث التكلفة للإنتاج بكميات كبيرة بفضل عامل المتانة. |
مواد العفن المتعددة
يمكنك استخدام مواد متعددة لقالبك. على سبيل المثال، قم بإنشاء قاعدتها من الفولاذ الناعم أو الألومنيوم، ومن ثم يمكنك عمل ملحق من الفولاذ المقسى. يعتمد اختيار المواد على متطلبات مشروعك.
MUD
يمكنك أيضا استخدام إدراجات وحدة القالب الرئيسية (MUD)، والتي تعمل بشكل جيد مع إطارات القوالب القياسية. أفضل ما يميز قوالب الطين هو أنها تُخفّض تكاليف الأدوات بنسبة 66%. يمكنك استخدام هذه المادة عند الحاجة إلى نموذج أولي بأنماط تصميم معقدة.
خذ الخطوة الأولى:
طلب للاستفسار
الجودة تلبي القدرة على تحمل التكاليف. استفسر الآن عن منتجات عالية الجودة بكميات منخفضة.
متى تحتاج إلى صب حقن النموذج الأولي؟
عند إنشاء نموذج أولي، يمكنك وفر الوقت مع الطباعة ثلاثية الأبعاد والتصنيع، خاصةً عند تصميم مُعقّد أو مُركّب. ولكن في كثير من الأحيان، تُستخدم نماذج أولية بالحقن قبل اختيار الإنتاج الضخم:
1. اقتصادي
يمكنك إنتاج كميات كبيرة من النماذج الأولية بسرعة عالية باستخدام تقنية حقن القوالب. عند الحاجة لإنتاج أكثر من 30 كمية، يُنصح دائمًا باستخدام تقنية حقن القوالب لأنها... أكثر فعالية من حيث التكلفة من الطباعة ثلاثية الأبعاد. أنفق مبلغًا صغيرًا على قالب العينة ثم قم بنسخ أكبر عدد ممكن من الأجزاء التي تحتاجها بسعر أقل من الطباعة ثلاثية الأبعاد.
2. دقة عالية
لا يمكنك تحقيق دقة عالية وتشطيب ناعم باستخدام الطباعة ثلاثية الأبعاد أو التصنيع الآلي. هذا هو الوقت الذي تحتاج فيه إلى قطعة مصبوبة بالحقن.
3. براعة
تتيح لك تقنية حقن البلاستيك تجربة مجموعة واسعة من المواد البلاستيكية. لذا، عند اختيار المادة المناسبة لمنتجك، تُعدّ هذه التقنية... أفضل من الرسم ثلاثي الأبعاد.
تتميز القطع النموذجية المصنوعة بتقنية حقن البلاستيك بمقاومة عالية للتآكل والتلف. لذلك، تُستخدم النماذج الأولية المصبوبة بالحقن على نطاق واسع في الاختبارات الطبية والتجارب السريرية.
4. أسرع وقت الإنتاج
عادةً ما تحتوي قوالب النماذج الأولية لقوالب الحقن على تجويف واحدحسب التصميم. وبالتالي، يمكن إنتاج هذا القالب خلال أسبوع إلى أسبوعين.
بمجرد أن تصبح أداة النموذج الأولي جاهزة، يمكنك إنشاء نموذج أولي سريع باستخدام تقنية القولبة بالحقن مقارنةً بـ التصنيع باستخدام الحاسب الآلي أو الطباعة ثلاثية الأبعاد. ال وقت الدورة is من 45 إلى 60 ثانية في عملية حقن البلاستيك. لذا، فهي من أسرع طرق إنتاج النماذج الأولية على نطاق واسع.
خذ الخطوة الأولى:
طلب للاستفسار
الجودة تلبي القدرة على تحمل التكاليف. استفسر الآن عن منتجات عالية الجودة بكميات منخفضة.
الخاتمة
يعد إنتاج النموذج الأولي للقولبة بالحقن الجزء الأكثر أهمية في عملية تطوير المنتج الناجحة لأنه يساعدك تقليل مخاطر فشل التصميم أو المنتج. تتمتع بفهم عميق واستشراف للمواد والأساليب من خلال النماذج الأولية.
يُعد إنتاج النماذج الأولية أمرًا بالغ الأهمية لأنه يساعدك على تجنب مخاطر فشل التصميم، ويتيح لك تحسين رؤيتك واختبار جدوى المنتج ووظائفه. هذه الخطوة الأولى من تطوير المنتج ينقذك من الأخطاء والأخطاء الباهظة الثمن في مرحلة ما بعد الإنتاج.
