حلول النماذج الأولية في الإفراط في صب البلاستيك: تعزيز التصميم والكفاءة

تسمح هذه العملية للمصممين بإنشاء نماذج أولية وظيفية تحاكي المنتج النهائي بشكل وثيق. في منشور المدونة هذا، سوف نستكشف الفروق الدقيقة في صب البلاستيك الزائد في النماذج الأولية وكيف يمكن أن يعزز التصميم والكفاءة. دعونا نتعمق.

ما هو الإفراط في صب البلاستيك؟

ببساطة، الإفراط في صب البلاستيك هي عملية يتم فيها دمج مادتين أو أكثر لإنشاء جزء واحد. يتم تحقيق ذلك عن طريق حقن البلاستيك المنصهر على الجزء المصبوب الموجود، مما يخلق رابطة سلسة بين المادتين. والنتيجة هي مكون قوي ومتين له فوائد هيكلية وجمالية.

في هذه العملية، تكون المادة الأولى، وهي الركيزة، عبارة عن البلاستيك أو المعدن الصلب. المادة الثانية عادة ما تكون أ لدن بالحرارةص (TPE) أو مطاط سيليكون. توفر الركيزة القوة والصلابة، بينما توفر المادة المصبوبة بشكل زائد المرونة والجاذبية الجمالية. يتيح هذا المزيج مجموعة واسعة من إمكانيات التصميم والفوائد الوظيفية.

لماذا نستخدم البلاستيك الزائد في النماذج الأولية؟

مزايا الإفراط في صب البلاستيك في النماذج الأولية عديدة. فيما يلي بعض الأسباب الرئيسية التي تجعل هذه التقنية تستحق النظر فيها لمشروعك القادم:

1. فعاله من حيث التكلفه

واحدة من أكبر فوائد الإفراط في صب البلاستيك هي فعاليته من حيث التكلفة. يمكن أن يؤدي الإفراط في القولبة إلى تقليل تكاليف الإنتاج بشكل كبير مقارنة بالطرق التقليدية مثل التصنيع باستخدام الحاسب الآلي. يعمل Overmolding على تبسيط عملية الإنتاج وتقليل هدر المواد عن طريق التخلص من الحاجة إلى أجزاء وعمليات تجميع متعددة. وهذا مفيد بشكل خاص لعمليات التشغيل على دفعات صغيرة أو النماذج الأولية لمرة واحدة.

بالإضافة إلى ذلك، يسمح الإفراط في القوالب للمصممين بإنشاء تصميمات معقدة ومعقدة قد يكون تحقيقها صعبًا أو مكلفًا باستخدام الطرق التقليدية. وهذا يفتح المزيد من الإمكانيات للابتكار والإبداع مع خفض التكاليف.

2. تحسين الأداء الوظيفي

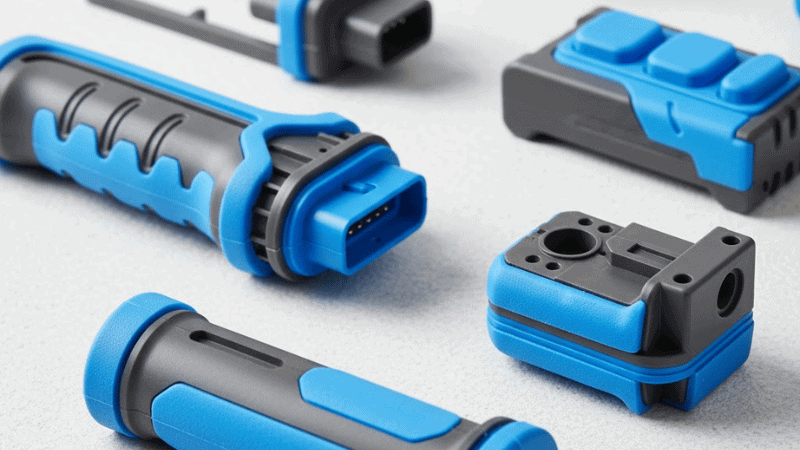

يمكن أن يؤدي الجمع بين مواد مختلفة في القوالب الزائدة إلى تحسين وظائف المنتج بشكل كبير. يمكن للمصممين إنشاء أجزاء قوية ومرنة باستخدام ركيزة صلبة ومادة مرنة مفرطة التشكيل. وهذا مفيد بشكل خاص في تطبيقات المقابض والمقابض والأختام.

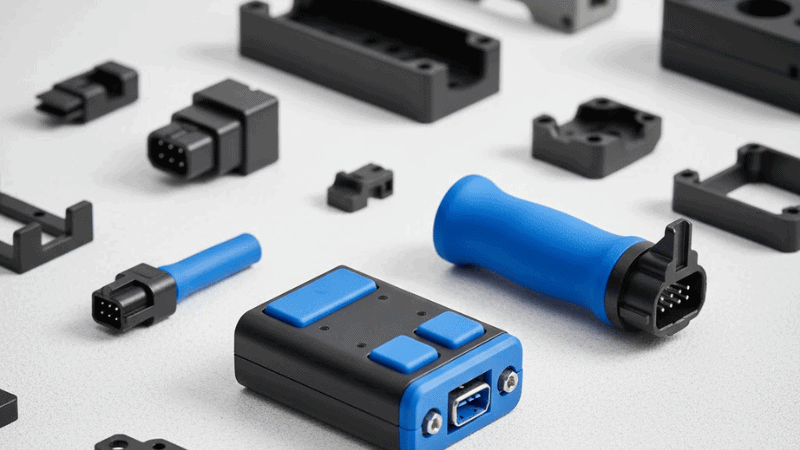

علاوة على ذلك، يمكن أن يؤدي الإفراط في التشكيل أيضًا إلى تحسين وظائف المكونات الإلكترونية. على سبيل المثال، من خلال إضافة مادة مطاطية إلى غلاف إلكتروني، يمكن للمصممين إنشاء منتج أكثر أمانًا ومقاومًا للصدمات. وهذا مفيد بشكل خاص في صناعات مثل الطيران والسيارات، حيث تكون المتانة والسلامة أمرًا بالغ الأهمية.

3. خيارات التصميم المحسنة

الإفراط في صب البلاستيك يسمح لمزيد من المرونة في التصميم والتخصيص. ومع القدرة على استخدام مواد وألوان مختلفة، يمكن للمصممين إنشاء منتجات ذات جماليات فريدة. يمكن أيضًا أن تكون المادة البلاستيكية المقولبة مزخرفة، مما يوفر قبضة أفضل أو يضيف اهتمامًا بصريًا. وهذا يفتح إمكانيات لا حصر لها لتصميم المنتجات والعلامات التجارية.

تحديات النماذج الأولية في Overmolding

على الرغم من أن الإفراط في صب البلاستيك يوفر العديد من الفوائد، إلا أنه يمثل أيضًا بعض التحديات الفريدة. فيما يلي بعض الاعتبارات الأساسية التي يجب وضعها في الاعتبار عند استخدام هذه التقنية:

1. ضمان توافق المواد والربط السليم

التحدي الأكبر في الإفراط في القولبة هو ضمان الترابط المناسب بين المادتين. يجب أن تكون المادة الأساسية والقالب الزائد متوافقتين وأن يكون لهما رابطة قوية لإنشاء جزء وظيفي. وهذا يتطلب دراسة متأنية لخصائص المواد، مثل نقاط الانصهار ومعدلات الانكماش.

لتحقيق الالتصاق الأمثل، يجب على المصممين أيضًا التأكد من إعداد الركيزة بشكل صحيح قبل عملية التشكيل الزائد. قد تكون تقنيات تحضير السطح، مثل الحفر الكيميائي أو المعالجة بالبلازما، ضرورية.

2. معالجة الاعوجاج والانكماش والعيوب الأخرى

يمكن أن يؤدي الإفراط في القوالب أيضًا إلى ظهور عيوب محتملة في المنتج النهائي. إحدى المشكلات الشائعة هي الالتواء بسبب معدلات التبريد غير المتساوية بين الركيزة والمواد المفرطة في التشكيل. يجب على المصممين أخذ ذلك في الاعتبار عند تصميم القالب واختيار المواد البلاستيكية.

يمثل الانكماش تحديًا آخر في الإفراط في القولبة، لأنه يمكن أن يؤثر على ملاءمة المنتج النهائي ودقته. قد يحتاج المصممون إلى تعديل معدلات الانكماش في تصميماتهم الأولية لتحقيق التفاوتات المطلوبة.

3. تصميم الأدوات وتحسينها للنماذج الأولية

هناك اعتبار آخر وهو تصميم الأدوات لعملية صب البلاستيك. يجب أن يكون القالب مصممًا للسماح للركيزة والمواد المقولبة بالتدفق بالتساوي والاندماج بشكل صحيح. وهذا يتطلب الدقة في تصميم الأداة وتحسين المواد المحددة المستخدمة. بالنسبة للنماذج الأولية، يمكن أن يضيف ذلك الوقت والتكلفة إلى العملية.

حلول النماذج الأولية الحديثة

لقد أدى التقدم التكنولوجي إلى جعل عملية التشكيل الزائد أكثر جدوى وكفاءة للنماذج الأولية. فيما يلي بعض الحلول الحديثة التي يمكنها تبسيط العملية:

1. النماذج الأولية السريعة باستخدام الطباعة ثلاثية الأبعاد

مع صعود الطباعة 3D، أصبح الإفراط في القولبة أكثر سهولة وفعالية من حيث التكلفة بالنسبة للنماذج الأولية. يتم تحقيق ذلك عن طريق طباعة قالب الركيزة واستخدامه صب حقن البلاستيك لإنشاء الجزء overmolded. يمكن للمصممين إجراء تغييرات على القالب حسب الحاجة، مما يسمح بالتكرار السريع وتحسينات التصميم.

ومع ذلك، فإن الطباعة ثلاثية الأبعاد لها حدودها في المواد المتشابكة ميكانيكيًا. يجب أن تتحمل المواد المستخدمة في قالب الركيزة درجات الحرارة والضغوط العالية أثناء عملية التشكيل بالحقن. وهذا يمكن أن يحد من خيارات المواد للنماذج الأولية مقارنة بالطرق التقليدية.

2. صب السيليكون واليوريتان

تقنية صب أخرى قصيرة المدى للنماذج الأولية هي صب السيليكون واليوريتان. في هذه العملية، يتم إنشاء قالب من السيليكون أو اليوريثان من نمط رئيسي مطبوع ثلاثي الأبعاد أو مُشكل باستخدام الحاسب الآلي. يتم صب الأجزاء الزائدة في القالب لإنشاء الجزء النهائي.

تسمح هذه الطريقة بمزيد من المرونة في اختيار المواد ويمكنها إنتاج أجزاء بلاستيكية ذات أشكال هندسية معقدة. ومع ذلك، قد تبلى القوالب بسرعة، مما يجعلها أكثر ملاءمة للمسافات القصيرة أو النماذج الأولية لمرة واحدة.

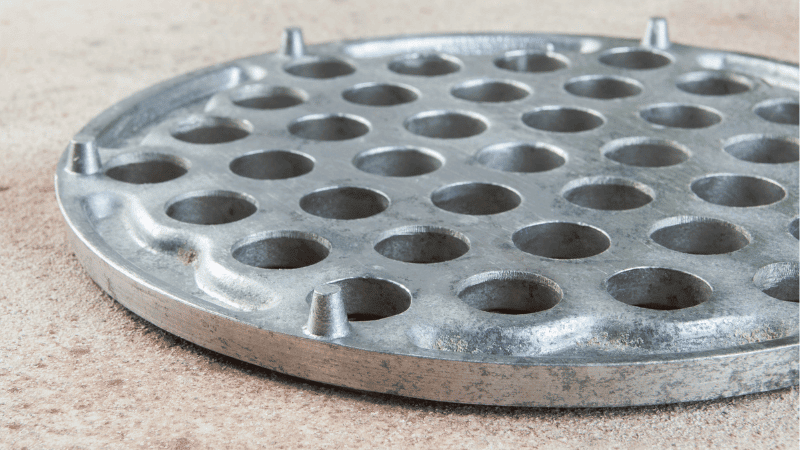

3. حلول الأدوات: قوالب الألومنيوم مقابل قوالب الصلب للنماذج الأولية

يمكن أن يؤثر اختيار مادة القالب أيضًا على عملية النماذج الأولية.

بالنسبة لعمليات التشغيل ذات الحجم المنخفض، قد تكون قوالب الألومنيوم خيارًا أكثر فعالية من حيث التكلفة مقارنة بالقوالب الفولاذية. إن خصائص الألومنيوم خفيفة الوزن تجعل عملية التصنيع أسهل وأسرع، مما يقلل من الوقت اللازم لإنتاج النموذج الأولي.

تتمتع قوالب الألومنيوم أيضًا بخصائص أفضل لنقل الحرارة، مما يسمح بتبريد أسرع وأوقات دورة أقصر. يمكن أن يكون استخدام قوالب الألومنيوم مفيدًا أيضًا في الإفراط في صب المواد البلاستيكية الحرارية.

ومع ذلك، قد لا تكون قوالب الألومنيوم مناسبة للإنتاج بكميات كبيرة لأنها تتمتع بمقاومة تآكل أقل من القوالب الفولاذية. يمكن أن يؤدي ذلك إلى عمر افتراضي أقصر، مما قد يؤدي إلى إصلاحات إضافية لتجويف القالب أو تكاليف الاستبدال.

من ناحية أخرى، القوالب الفولاذية أكثر متانة ولها عمر أطول، مما يجعلها الخيار المفضل للإنتاج بكميات كبيرة. كما أنها تتمتع بمقاومة أفضل للتآكل، مما يضمن جودة ثابتة طوال فترة الإنتاج. ومع ذلك، فإن القوالب الفولاذية أكثر تكلفة ويستغرق تصنيعها وقتًا أطول، مما يجعلها أقل مثالية للنماذج الأولية.

في النهاية، يعتمد اختيار مادة القالب على الاحتياجات المحددة وميزانية المشروع. بالنسبة للنماذج الأولية السريعة، قد تكون قوالب الألومنيوم هي الخيار الأفضل. يمكن أن يؤدي الاستثمار في قوالب الصلب للإنتاج بكميات كبيرة إلى توفير التكاليف على المدى الطويل وتحسين جودة المنتج.

اعتبارات التصميم للنماذج الأولية المفرطة

يتطلب تصميم النماذج الأولية ذات القوالب الزائدة دراسة متأنية لعوامل مختلفة. فيما يلي بعض اعتبارات التصميم التي يجب وضعها في الاعتبار:

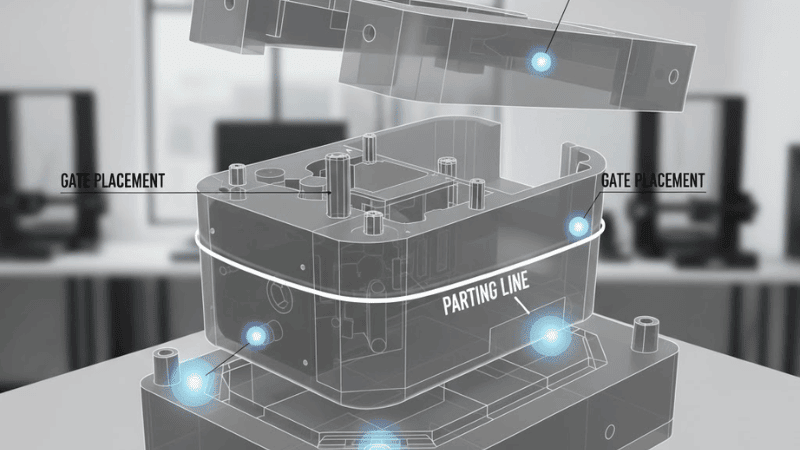

1. أهمية خطوط الفراق ومواضع البوابة

خطوط فراق تشير إلى المنطقة التي تلتقي فيها المادتان، بينما موضع البوابة هو المكان الذي تدخل فيه المادة المنصهرة إلى القالب. تعتبر هذه العناصر حاسمة في ضمان الترابط المناسب بين كل من الركيزة والمواد المقولبة. يجب على المصممين تخطيط هذه العناصر وتحسينها بعناية لتجنب حدوث عيوب في المنتج النهائي.

على سبيل المثال، قد يؤدي وضع البوابة في منطقة حرجة إلى إنشاء نقاط ضعف أو تناقضات في المنتج النهائي. وبالمثل، يمكن أن تؤدي خطوط الفصل غير الصحيحة إلى وميض أو فجوات بين المواد. لتجنب هذه المشكلات، يجب على المصممين مراعاة الخطوط الفاصلة للتصميم الأولي ومواضع البوابة.

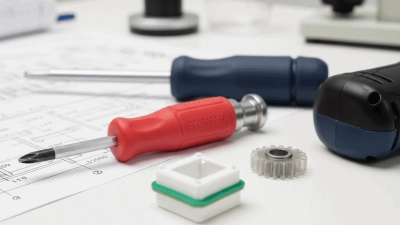

2. التصميم لقوة السندات

تعد قوة الرابطة الكيميائية بين الركيزة البلاستيكية الصلبة والمواد المقولبة أمرًا بالغ الأهمية في ضمان متانة المنتج النهائي. يمكن أن يؤدي تصميم الميزات والأشكال الهندسية التي تعزز الالتصاق القوي إلى تحسين الأداء العام للجزء الزائد. قد يشمل ذلك إضافة أضلاع أو مخرشات أو أسطح أخرى لزيادة مساحة السطح للترابط.

بالإضافة إلى ذلك، إن دمج الميزات التي تسمح بالتدفق المناسب للأجزاء المقولبة بشكل زائد يعمل أيضًا على تحسين قوة الرابطة. يتضمن ذلك تصميم زوايا مستديرة وتجنب الزوايا الحادة أو القطع السفلية التي قد تحبس فقاعات الهواء وتعيق الترابط السليم.

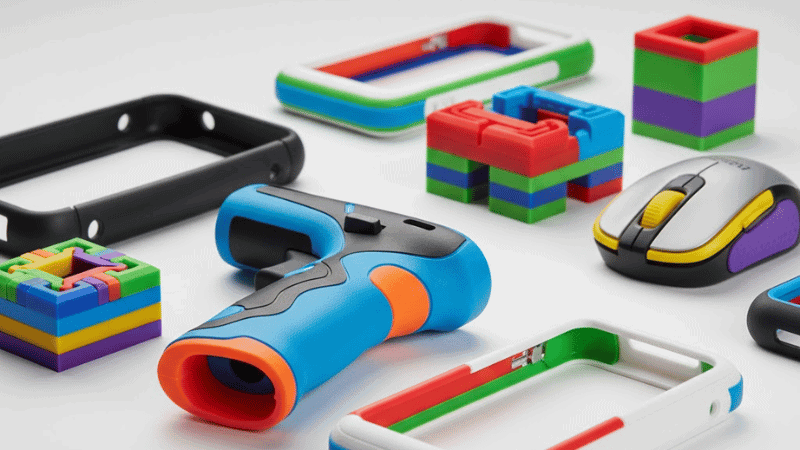

3. الجماليات: الملمس واللون واللمسة النهائية

لا يوفر Overmolding فوائد وظيفية فحسب، بل يسمح أيضًا بالتخصيص وتحسين الجماليات. يمكن للمصممين اختيار ألوان وأنسجة وتشطيبات مختلفة لتعزيز المظهر البصري للمنتج النهائي. يمكن أن يكون هذا مفيدًا بشكل خاص في المنتجات الاستهلاكية حيث تلعب العلامة التجارية والتصميم دورًا مهمًا.

عند دمج القوالب الزائدة لأغراض جمالية، فكر في كيفية تفاعل المادتين وإنشاء مظهر متماسك. قد يتضمن ذلك اختيار مواد متوافقة أو تصميم أنماط تكمل بعضها البعض.

الاختبار والتحقق من صحة النماذج الأولية ذات القوالب الزائدة

بمجرد إنتاج النموذج الأولي، من الضروري إجراء الاختبار والتحقق من الصحة. وهذا يضمن أن المنتج يلبي جميع المتطلبات الوظيفية والجمالية. تتضمن بعض الاختبارات الرئيسية التي يجب مراعاتها ما يلي:

1. اختبارات قوة السندات والالتصاق

يقيس هذا الاختبار قوة الرابطة بين المادتين. من الضروري التأكد من قدرة السند على تحمل الأحمال والضغوط المتوقعة في الاستخدام المقصود. قد يتضمن ذلك إجراء اختبارات التقشير، اختبارات القص اللفةأو غيرها من الطرق ذات الصلة. يمكن تحديد أي عيوب في التصميم أو عدم توافق المواد ومعالجتها خلال هذه المرحلة.

2. اختبار المتانة ودورة الحياة

قد تتعرض الأجزاء المقولبة لظروف بيئية مختلفة خلال عمرها الافتراضي. يمكن لاختبار المتانة ودورة الحياة محاكاة هذه الظروف لتقييم أداء المنتج. يتضمن ذلك التعرض للحرارة والرطوبة والأشعة فوق البنفسجية وعوامل أخرى قد تؤثر على خصائص المادة.

3. حلقات التغذية الراجعة لتكرار التصميم

كما يوفر الاختبار والتحقق من الصحة فرصة لتكرار التصميم. يمكن استخدام أي مشكلات أو مخاوف تم تحديدها أثناء الاختبار لتحسين التصاميم المستقبلية. تضمن حلقة التغذية الراجعة المستمرة هذه أن المنتج النهائي يلبي جميع المتطلبات ويتم تحسينه من أجل الأداء.

وفي الختام

يعد الإفراط في صب البلاستيك حلاً متعدد الاستخدامات وفعالاً من حيث التكلفة للنماذج الأولية. من خلال استخدام الحلول الحديثة، يمكن أن يؤدي الإفراط في القولبة إلى تطوير منتج ناجح. ومع ذلك، يجب إيلاء دراسة متأنية لتوافق المواد، وتحديات التصميم، والاختبار. مع الإفراط في القولبة، الاحتمالات لا حصر لها.

يمكن أن تؤدي النماذج الأولية المفرطة في التشكيل إلى منتجات عالية الجودة وعملية من خلال اتباع أفضل الممارسات. استشر مصنعًا أو خبيرًا موثوقًا به لتحديد أفضل نهج لاحتياجات مشروعك. لا تدع تحديات التصميم تعيقك عن تحقيق الإمكانات الكاملة لمنتجك باستخدام قوالب البلاستيك أو السيليكون.
